Лазерный целеуказатель АМБА-ПМ

Назначение лазерного целеуказателя «АМБА-ПМ».

Лазерный целеуказатель «АМБА-ПМ» (далее указатель или ЛЦУ) предназначен для наведения пневматического пистолета типа МР-654К на цель при стрельбе по произвольной цели. Лазерный луч указателя формирует на цели яркое световое пятно красного цвета-метку, что существенно ускоряет и облегчает процесс прицеливания и тем самым повышает точность стрельбы. Указатель крепится на курковую скобку пистолета и состоит из оптико-электронного устройства, включающего полупроводниковый лазерный диод, излучающий красный цвет, оптическую линзовую систему и электронную схему питания для стабилизации мощности излучения, устройства выверки, включателя. Питание указателя осуществляется от трех батареек типа AG-13.

Основные технические характеристики лазерного целеуказателя «АМБА-ПМ».

• Мощность излучения 2 мВТ
• Длина волны излучения 650 нм
• Расходимость излучения 1 мрад
• Размер светового пятна ( на расстоянии 100 м) 0,1 м
• Диапазон регулировки механизма выверок по всем направлениям 5 град
• Время непрерывной работы без замены источника питания 1 час
• рабочий диапазон температуры -10...+40C
• Габаритные размеры 65х34х16 мм

Порядок установки лазерного целеуказателя «АМБА-ПМ».

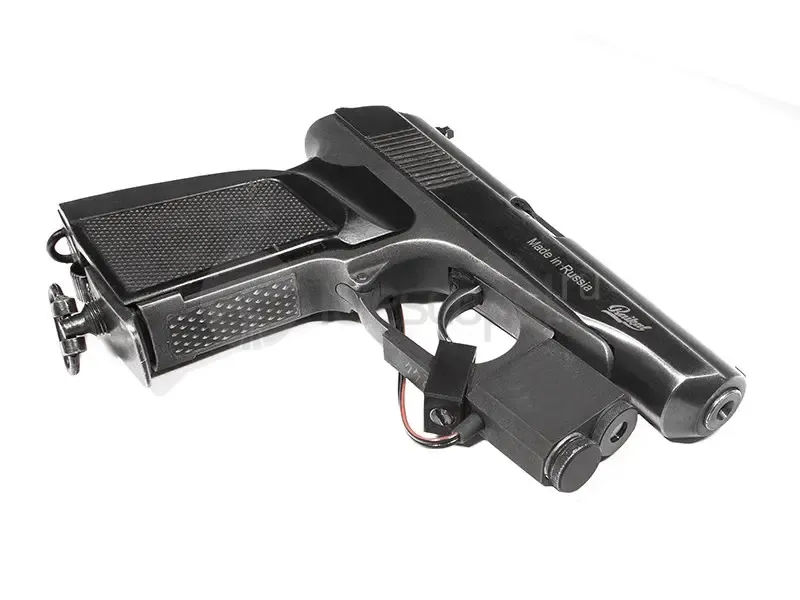

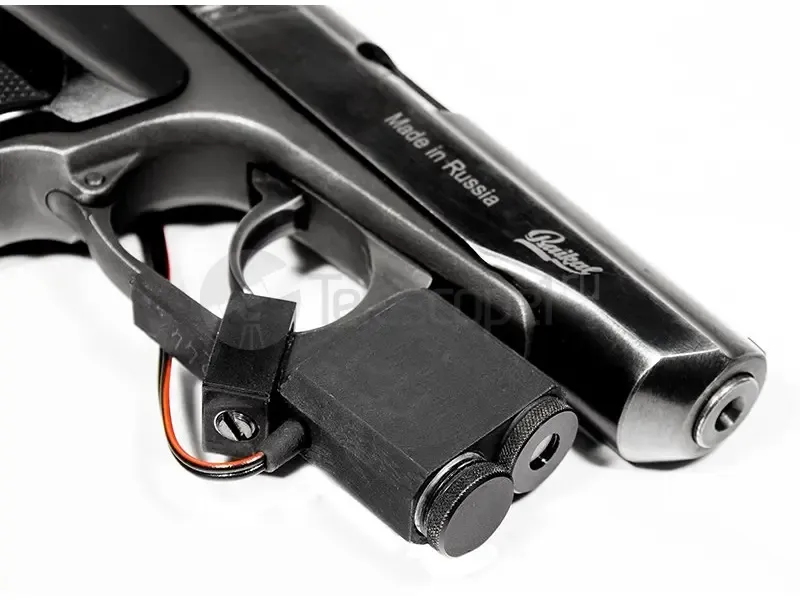

Лазерный целеуказатель "АМБА-ПМ" должен быть закреплен на пистолете так:

-откинуть курковую скобу пистолета к рукоятке;

-одеть хомут 2 из комплекта ЛЦУ на скобку 6 так, чтобы резьбовое отверстие с винтом 3 было с внешней стороны скобы;

-вставить хвостик 7 корпуса 1 ЛЦУ в хомут 2, совместить хвостик 7 по форме со скобой 6, а винт 3 хомута 2 с отверстием на внешней поверхности хвостика 7, после чего затянуть винт 3;

-вернуть скобу 6 пистолета в исходное положение;

-отвернуть крышку 4 батарейного отсека указателя, вставить в отсек элементы питания, соблюдая полярность («+» элементов должен быть обращен в сторону крышки 4), завернуть крышку и, нажав на кнопку 8, убедиться в работоспособности указателя.

Для осуществления выверки необходимо (см. рис. 2)

-закрепить пистолет стационарно и навести его на мишень;

-отвернуть крышку 5 с защитным стеклом и вставить в открывшееся отверстие корпуса ключ 9 из комплекта ЛЦУ, совместив выступы на нем с пазами на стопорной гайке, фиксирующей оптоэлектронный модуль 11 внутри корпуса;

-ослабить стопорную гайку поворотом ключа 9 против часовой стрелки и, не вынимая ключа, надеть поводок 10 из комплекта ЛЦУ на выступающую часть оптоэлектронного модуля 11;

-включить Лазерный целеуказатель "АМБА-ПМ" и удерживать кнопку 8 в нажатом положении;

-перемещением поводка 10 выставить световое пятно на мишени в нужную точку, учитывая смещение линии выхода лазерного луча относительно оси ствола пистолета (обычно = 32мм);

-затянуть ключом 9 стопорную гайку;

-выключить указатель, вынуть поводок и ключ и завернуть крышку 5;

-закрепить кнопку включения 8 с помощь имеющегося двухстороннего скотча в удобном месте на корпусе пистолета.

Лазерный целеуказатель "АМБА-ПМ" готов к работе.

Меры предосторожности и безопасности.

Лазерный целеуказатель "АМБА-ПМ" является лазерным прибором, относящимся ко 2-му классу по степени опасности согласно ГОСТ Р 50723-94, Санитарным нормам и правилам устройства и эксплуатации лазеров №5804-91 и ГОСТ Р МЭК 60825-1-2009. При установке и эксплуатации целеуказателя во избежание прямого попадания в глаза лазерного излучения запрещается смотреть на его выходное окно, а также наблюдать зеркальное отражение лазерного излучения. За повреждения, полученные пользователем в результате не выполнения, указанных выше требований, предприятие-изготовитель ответственности не не несет.

Техническое обслуживание лазерного целеуказателя «АМБА-ПМ».

Лазерный целеуказатель "АМБА-ПМ" является точным оптическим прибором с механизмом регулировки положения оси лазерного луча и поэтому требует аккуратного обращения. Требуется предохранять от загрязнения поверхность защитного стекла выходного окна целеуказателя. В случае необходимости следует протереть стекло чистой безворсной тканью, увлажненной спиртом-ректификатом или спирто-эфирной смесью. На время длительного хранения рекомендуется извлекать элемент питания из корпуса целеуказателя. Разборка целеуказателя не допускается.

Правила хранения и транспортировка лазерного целеуказателя «АМБА-ПМ».

Целеуказатель следует хранить в отапливаемом и вентилируемом помещении при относительной влажности не более 80%. Транспортировка указателя в упаковке предприятия-изготовителя может производится любым видом транспорта.

Элемент питания в комплект не входит.

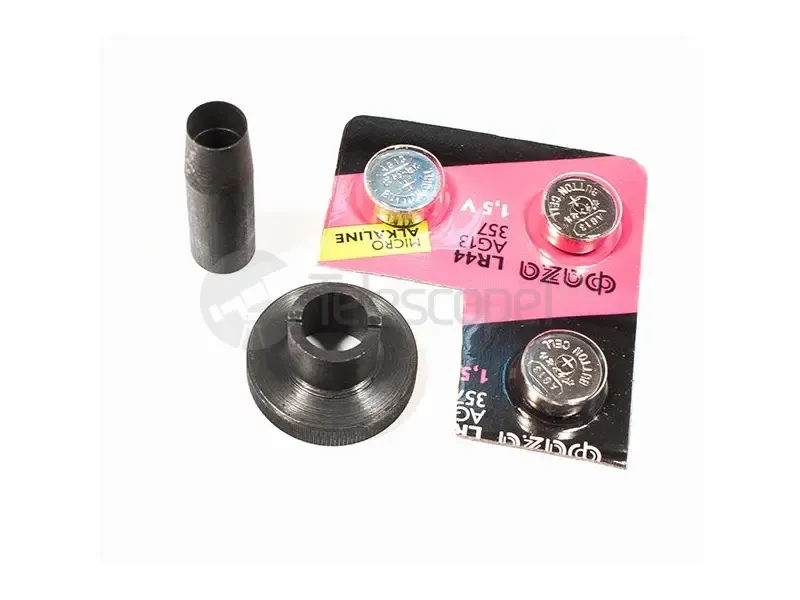

• Лазерный целеуказатель "АМБА-ПМ" 1 шт.
• Хомут 1 шт.
• Винт 1шт.
• Поводок 1 шт.
• Ключ для выверки 1 шт.
• Упаковка 1 шт.
• Техническое описание и инструкция по эксплуатации 1 шт.
