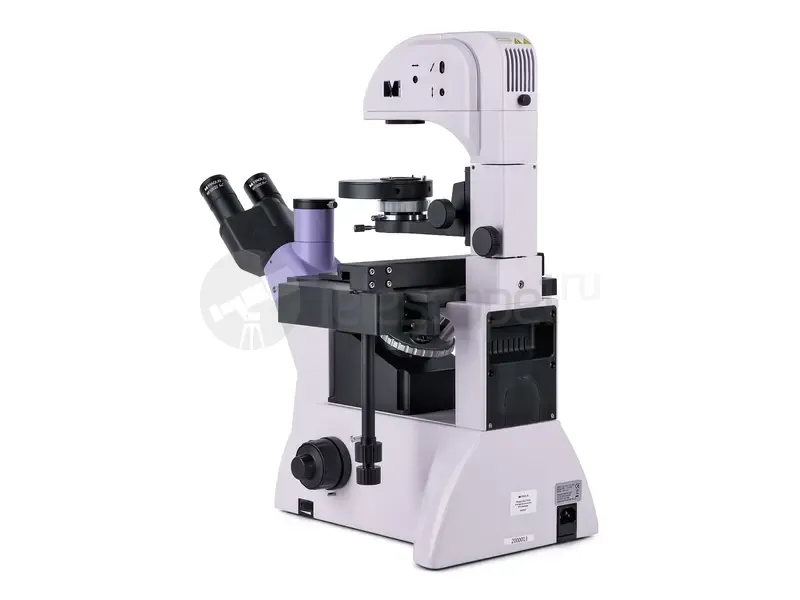

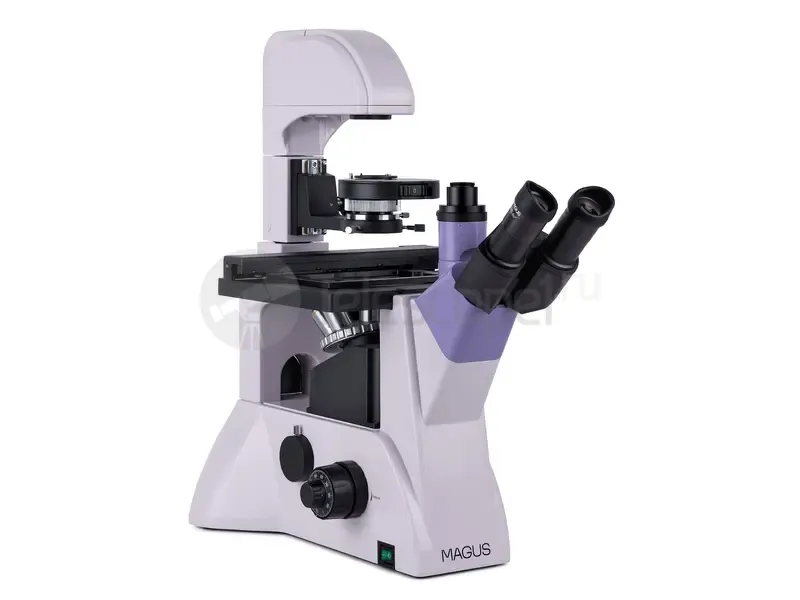

Микроскоп MAGUS Bio VD350 LCD

Микроскоп предназначен для исследования осадков жидкостей, клеточных колоний, живых клеток, культур тканей и других окрашенных и неокрашенных объектов в лабораторной посуде.
Инвертированная конструкция микроскопа предполагает использование чашек Петри, многолуночных планшетов, флаконов, роллерных бутылей и колб высотой до 55 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой.
Отклоняемый штатив осветителя позволяет наблюдать клеточные культуры в высоких чашках Петри либо в цилиндрических колбах до 165 мм.
Наблюдения ведутся в проходящем свете, методы исследования – светлое поле и фазовый контраст.

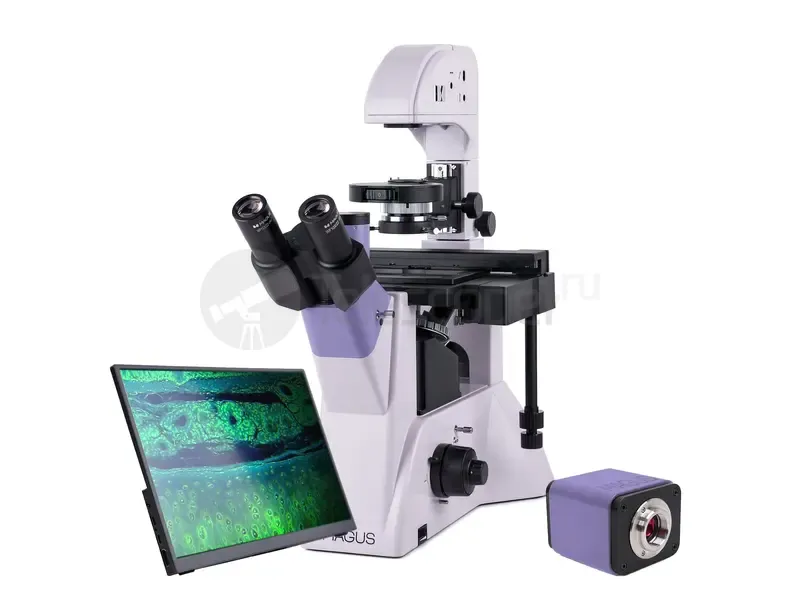

Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.
Микроскоп применяется для обучения в вузах, рутинной лабораторной работы и научных исследований. Области науки: медицина, биотехнология, биология, вирусология, сельское хозяйство, экология, токсикология, фармакология и другие.

Цифровая камера
Цифровая камера MAGUS CHD30 оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс). Она обладает высокой светочувствительностью, подходит для работы в свете люминесценции, имеет функцию автоматической фокусировки.
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi.
Видеозапись ведется с частотой 60 или 25 кадров в секунду в зависимости от интерфейса подключения.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Монитор
Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus.
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

Визуальная насадка
Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.
Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.

Револьверное устройство
Револьвер на 5 объективов установлен на штатив под столиком. В свободное гнездо револьвера можно установить дополнительный фазовый объектив, который позволит получить еще одно увеличение для фазово-контрастного метода исследований.

Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм.
3 объектива используются для работы по методу светлого поля и один объектив – для работы по методу фазового контраста.

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.

Предметный столик
На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен. Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят четыре держателя чашек под разные размеры посуды.

Конденсор
Фазово-контрастный конденсор с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40х. Фазовые кольца центрируются. Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.

Источник света
Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа излучает достаточную яркость для работы на всех объективах по методу светлого поля и фазового контраста.

Освещение по Кёлеру
Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком освещении достигается предел разрешения на каждом объективе. Равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

Аксессуары
Для микроскопа разработана линейка аксессуаров.
Дополнительные фазовые объективы 20х и 40х примеряются для исследований неконтрастных объектов размером 0,7 мкм и 0,4 мкм.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение на объективе, который чаще используется для работы.
Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.

Основные особенности микроскопа:

• Исследования окрашенных и неокрашенных объектов в лабораторной посуде – чашках Петри, колбах, планшетах
• Методы исследования – светлое поле и фазовый контраст; освещение по Кёлеру
• Отклоняемый штатив для работы с посудой высотой до 165 мм
• Тринокулярная визуальная насадка с возможностью изменения высоты взора
• Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
• Мощный 30-ваттный галогенный осветитель проходящего света для яркого естественного освещения
• Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования
• На предметный столик установлен механизм перемещения посуды по осям X и Y, держатели чашек в комплекте
• Дополнительные аксессуары

Основные особенности камеры:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейс Wi-Fi
• Автофокус при работе в HDMI-режиме упрощает настройку резкости изображения
• Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор или телевизор
• 60 кадров в секунду через HDMI – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• 25 кадров в секунду через Wi-Fi – достаточно для настройки фокуса и обработки изображений в программе
• Цветной CMOS-сенсор SONY – низкий уровень шума и высокая светочувствительность
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 20х/0,40 фазовый WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 40x/0,60 фазовый WD 3,5 мм
• Калибровочный слайд

• Цифровая камера MAGUS CHD30 (цифровая камера, кабель HDMI (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi, сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Монитор MAGUS MCD20

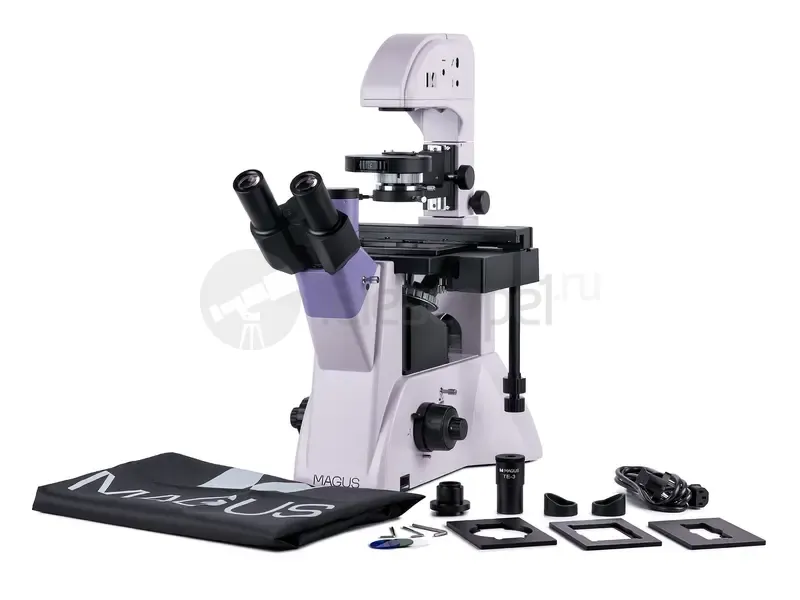

• Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора , револьвером объективов объективов и каналом визуализации
• Фазово-контрастный конденсор
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 10х/0,25 фазовый WD 4,27 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 4,27 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,60 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Вспомогательный центрирующий телескоп
• Круглая стеклянная вставка
• Механическое устройство перемещения образца.
• Держател ь чашек (4 шт.)
• Переходник под крепление C-mount для работы с камерой
• Светофильтр
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
