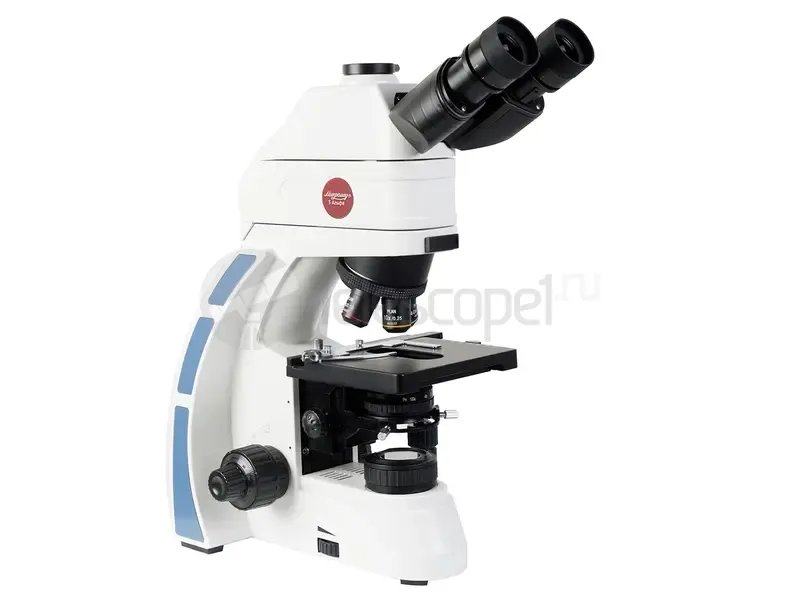

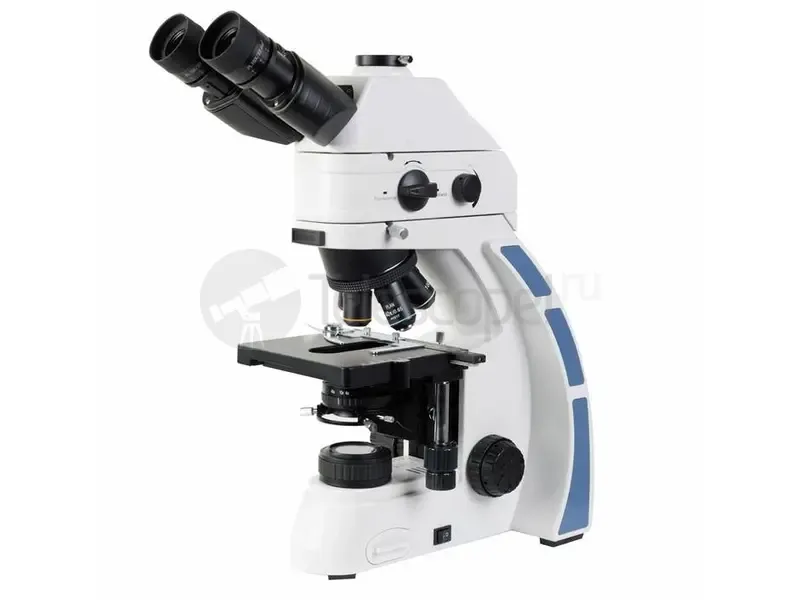

Микроскоп Микромед 3 Альфа (люминесцентный)

Микромед 3 Альфа - светодиодный люминесцентный микроскоп, отличающийся простотой использования, обеспечивает быстрое проведение исследований.

• быстрое переключение с флуоресценции на метод светлого поля;
• светодиоды со стабильной цветовой температурой и высоким КПД;
• простота в применении;
• возможность использования для простых лабораторных исследований;
• модульная конструкция позволяет доукомплектовать микроскоп для проведения исследований в темном поле, по методу фазового контраста, в поляризованном свете;
• невысокая цена

Дополнительное оборудование:

1. Устройство для простой поляризации

2. Слайдер-конденсор темного поля для объективов 4х-40х

3. Набор фазово-контрастных слайдеров

4. Дисковый фазово-контрастный кондесор

5. Набор фазовых объективов и центрировочный окуляр

6. Cmos-камера 5 МП + Адаптер С-mount 0,5х

При люминесцентной микроскопии отмечается значительно большая резкость и контрастность микроскопической картины, что повышает комфортность исследования. Для глаза исследователя намного легче обнаружить флуоресцирующие яркие желто-зеленые микобактерии на темном, почти черном фоне, чем выявить розовые микобактерии на голубом фоне при окраске по Цилю–Нильсену.

Это делает метод люминесцентной микроскопии особенно ценным при исследовании олигобациллярного материала. Чувствительность люминесцентной микроскопии, особенно в сочетании с методом обогащения диагностического материала (микроскопия осадка), приближается к чувствительности метода посева.

Указанные преимущества позволяют использовать люминесцентную микроскопию в лабораториях, выполняющих ежедневно большое число исследований (порядка 30 и более), в целях ускорения процедуры микроскопии.

Однако необходимо учитывать, что при люминесцентной микроскопии существует вероятность получения ложноположительных результатов. При этом использование для люминесцентной микроскопии объектива с меньшим увеличением - 40х (по сравнению с обычным микроскопом проходящего света - 100х) не оказывает существенного влияния на возможность получения ложноположительных результатов. Гораздо большее значение имеет сочетание запирающих и возбуждающих светофильтров, то есть цвет свечения, а также наличие или отсутствие фонового свечения, которые влияют на общий цвет свечения, что и может явиться основной проблемой.

Люминесцентная насадка микроскопа Микромед 3 Альфа предназначена специально для исследования палочки Коха (окрашивание препарата Auramine O) и не требует подбора светофильтров, что сводит к минимуму возможность получения ложноположительных результатов.

Во всех сомнительных случаях микроскопической картины для контроля следует использовать микроскопию мазка, окрашенного по методу Циля–Нильсена. Микромед 3 Альфа легко переключается на работу в проходящем свете. Микроскоп не требует дополнительных настроек.

Таким образом он заменяет в лаборатории 2 микроскопа: для работы в свете люминесценции (окрашивание мазка Auramine O) и для работы в проходящем свете (для исследования мазка, окрашенного по методу Циля-Нильсена).

Светодиодный источник проходящего света высокой мощности

Светодиод поддерживает постоянную цветовую температуру, близкую к солнечному свету. Он дает яркий белый свет и не требует дополнительных светофильтров при наблюдении в светлом поле и фотографировании. Система освещения обеспечивает стабильную яркость, а перепада цветовых температур никогда не возникает, даже при длительных периодах работы. По сравнению с галогеновой лампой, светодиод имеет более низкую величину рассеяния мощности.

Светодиод мощностью 3 Вт обеспечивает яркое освещение всего поля, сравнимое по яркости с галогенной лампой 30 Вт.

Так же в Микромед 3 Альфа для установки источника света используется система штепсельного типа, что гарантирует легкую замену лампы. На традиционном микроскопе, для замены лампы, требуется перевернуть основание микроскопа.

Поворотная визуальная насадка конструкции Gemel

Межзрачковое расстояние изменяется в пределах 50-75 мм.

Визуальная насадка поворачивается на 360°.

Пользователь может выбрать положение выноса зрачка в соответствии с собственным ростом. Так, если межзрачковое расстояние составляет 65 мм, то при повороте передней части визуальной насадки на 180° можно поднять окулярные тубусы на 34 мм.

Система формирования изображений с широким полем

Окуляры, используемые в микроскопе Микромед 3 Альфа, имеют поле зрения Ø20 мм, удаленный зрачок и регулировку диоптрий. Являясь частью оптической схемы микроскопа, работая в паре с используемыми объективами, окуляры помогают избежать искривления изображения по краю поля зрения и желто-зеленого окрашивания.

Широкопольные окуляры позволяют быстро найти объект и удобно вести наблюдение.

Окуляры можно зафиксировать винтами, чтобы не допустить их случайного выпадения при перемещении микроскопа.

Объектив новой конструкции

Для получения изображение идеальной четкости используется новая бесконечная оптическая система, основанная на апохроматическом объективе. Данный объектив способен не только убрать искривления по полю, но и улучшить одновременно и качество, и степень контрастности изображения.

Изображение ярче и в нем при помощи усовершенствованного многослойного покрытия возвращается естественный цвет.

Устойчивая конструкция штатива

Y-конструкция штатива обеспечивает устойчивость микроскопа и удобство оператора при работе. Пространство слева можно использовать для различных приспособлений в работе. А изогнутый профиль соответствует требованиям эргономики.

Удобная конструкция рукоятки

Рукоятка в задней части штатива гарантирует удобство и безопасность при перемещении микроскопа.

Наблюдение по методу светлого поля

В микроскопе Микромед 3 Альфа реализована система освещения по Келлеру (встроенный осветитель – светодиод, коллектор с регулируемой полевой диафрагмой, регулируемый конденсор Аббе). Данная осветительная система, используемая совместно с новым апохроматическим объективом и широкопольным окуляром, гарантирует изображение высокого разрешения и высокой степени контрастности при любом увеличении.

Светодиод мощностью 3 Вт обеспечивает яркое освещение всего поля, сравнимое по яркости с галогенной лампой 30 Вт.

Наблюдение по методу темного поля

Для исследований по методу темного поля в диапазоне увеличений от 40 до 400 крат (кровь, бактериальные жгутики, бледные трепонемы и т.д.) можно использовать простое темнопольное устройство.

Слот темного поля устанавливается в специальное гнездо конденсора Аббе. Данное устройство позволяет быстро (без замены конденсора) переходить от исследований по методу светлого поля к исследованиям по методу темного поля.

Наблюдение в поляризованном свете

Используя устройство простой поляризации, можно обнаруживать кристаллы в моче, синовиальную жидкость и т.д.

Для наблюдения в поляризованном свете необходимо просто установить поляризатор на коллектор осветителя, а анализатор вставить в специальное гнездо визуальной насадки. Данное устройство позволяет быстро и просто перейти от исследований по методу светлого поля к исследованиям в поляризованном свете.

Наблюдение по методу фазового контраста

Конструкция микроскопа Микромед 3 Альфа позволяет использовать четыре вида фазово-контрастных устройств – два слотовых и два дисковых. Это дает возможность приобрести устройство с набором необходимых и достаточных функций для решения конкретных задач.

Фазово-контрастный слот устанавливается в гнездо светлопольного конденсора Аббе. Существует два типа фазово-контрастных слотов - SL1 (для работы с объективами 10х и 40х) и SL2 (для работы с объективами 20х и 100х). Данное устройство удобно для быстрой смены методов исследования (со светлого поля на метод фазового контраста) при работе с одной парой объективов.

При исследованиях, которые требуют наблюдение с объективами различных увеличений, удобно использовать дисковые фазово-контрастные устройства. Оно также имеет два типа. Модель №CP предназначена для работы по методу светлого поля и по методу фазового контраста с объективами 10х, 20х, 40х и 100х. Модель №CPD предназначена для работы по методу светлого поля, темного поля и для работы по методу фазового контраста с объективами 10х, 40х и 100х.

Наблюдение в свете видимой люминесценции

Микроскоп Микромед 3 Альфа позволяет использовать светодиодную люминесцентную систему освещения.

Уникальность данной системы в том, что она позволяет производить быструю смену освещения – с проходящего света на люминесцентное освещение.

Источником света является светодиод, у которого достаточно узкий спектр длины волны возбуждения люминесценции – специально для выявления палочки Коха.

Оператор не будет испытывать постоянные трудности с розжигом ртутной лампы. Светодиод очень прост в обращении – методы исследования меняются переключением клавиши. Не требуется подбирать светофильтры – люминесценция настроена специально на туберкулезные исследования.

Микроскоп Микромед 3 Альфа является идеальным инструментом в лаборатории противотуберкулезного диспансера, санатория, больницы.

Благодаря простоте переключения с люминесценции на другие методы освещения микроскоп может использоваться также для простых лабораторных и повседневных исследований.

Микромед 3 Альфа также подходит для исследований при выявлении других инфекционных заболеваний, например, малярии и сонной болезни.

• Штатив микроскопа (со встроенным в основание источником питания осветителя проходящего света)
• Центрируемый конденсор Аббе
• Тринокулярная визуальная насадка
• Осветительное устройство отраженного света – светодиодная люминесцентная осветительная система
• Осветитель проходящего света (встроен в основание штатива)
• Револьвер на 5 позиций (на штативе)
• Объектив-планахромат 4х/0,10 беск/0,17
• Объектив-планахромат 10х/0,25 беск/0,17
• Объектив-планахромат 40х(S)/0,65 беск/0,17
• Объектив-планахромат 100х(S)/1,25 масляный беск/0,17
• Окуляр 10х/22 – 2 шт.
• Наглазник на окуляр – 2 шт.
• Прямоугольный двухкоординатный предметный стол (на штативе)
• Препаратодержатель на столе
• Заглушка в конденсор
• Лампа светодиодная проходящего света
• Лампа светодиодная отраженного света
• Вставка плавкая (предохранитель)
• Винт фиксации осветителя визуальной насадки – 2 шт.
• Заглушка на тринокулярной насадке
• Заглушка в окулярные тубусы – 2 шт.
• Заглушка на отверстия в револьвере
• Ключ-шестигранник – 2 шт.
• Сетевой шнур
• Шнур осветителя отраженного света
• Чехол
• Руководство по эксплуатации
