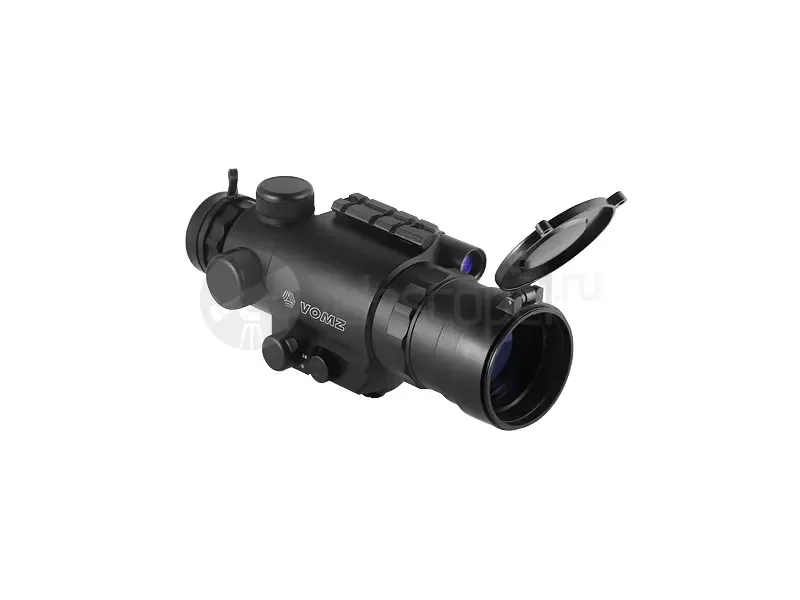

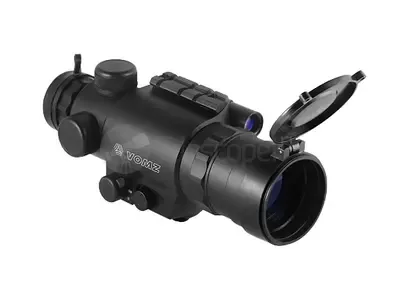

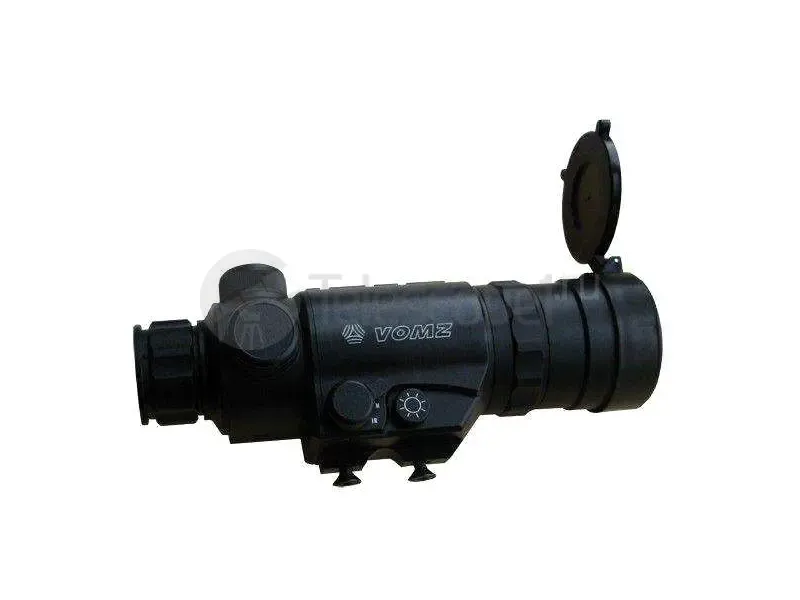

Прицел ночного видения ПНС 2.5x50 (призма/пика)
- Преобразователь
- ЭОП поколения 1
- Крепление
- европризма
- Прицельная сетка
- пика
- Максимальная дистанция обнаружения
- 250 м
- Диаметр объектива
- 50 мм
- Увеличение
- 2.5x
- Защита от влаги и пыли
- да
Прицел ночного видения (ПНВ) PNS 2,5х50 «призма» (пика) предназначен для установки на охотничье оружие, используется для наблюдений и точного прицеливания во время ночной охоты. Пользоваться данным прицелом можно как в ночное время при полном отсутствии освещения, так и в рассветно-сумеречный период с использованием диафрагмы. В полной темноте при отсутствии искусственных источников освещения рекомендовано пользоваться встроенным ИК-осветителем, с помощью которого можно эффективно подсвечивать цели на значительном удалении от стрелка.
Оптика данной модели прицела имеет увеличение 2,5х и диаметр объектива 50 мм, что позволяет вести точное и прицеливание и стрельбу на расстояниях до 250 метров. Наведение резкости на объекты производиться вращением фокусировочного кольца на окуляре, которое имеет рифленую поверхность. Плавная работа механизма позволяет вести тонкую подстройку фокуса, не отрываясь от процесса наблюдений.
В основе создания прицела лежит электронно-оптический преобразователь (ЭОП) 1-го поколения. Сложная опто-электронная начинка прицела испытана на кратковременные ударные нагрузки 300 g. На прицеле PNS 2,5х50 «призма» имеется специальная планка Weaver, на которую возможно закрепить дополнительное оборудование, такое как: направленный микрофон Yukon, мощный ИК-осветитель, лазерный целеуказатель и т.п.
Основные характеристики прицела PNS 2,5х50 «призма»:
- ЭОП 1-го поколения;
- Прицел испытан на ударные нагрузки - 300 g;
- Оптическое увеличение прицела 2,5х, диаметр светосильного объектива 50 мм;
- Минимальная дистанция наблюдения 10 м;
- Окулярная точка вынесена на 50 мм;
- Максимальная дальность прицельной стрельбы 250 м;
- Поле зрения 10°;
- Прицельная метка «пика», возможность регулировки яркости свечения;
- Автономный блок питания;
- Индикация разряда батарей;
- Планка Wever для крепления дополнительных аксессуаров.
Конструктивные особенности ПНВ PNS 2,5х50 «призма»:
Корпус прицела PNS 2,5х50 «призма» обладает высокой стойкостью к механическим ударам и надежно защищает оптоэлектронную начинку прибора во время эксплуатации. Пыле- и влагозащищенное исполнение корпуса позволяет рассчитывать на работоспособность прибора во время использования при неблагоприятных погодных условиях (дождь, снег, туман, сильный ветер). Диапазон рабочих температур составляет от -30 до + 40° С.
Питание прицела и ИК-подсветки осуществляется от двух батареек типа АА, заряда которых хватит на 3 часа интенсивного использования обоих приборов. Окуляр закрыт мягким резиновым наглазником, который эффективно маскирует свечение ЭОП и защищает экран от боковой засветки. Прицельная марка «пика», использующаяся в прицеле PNS 2,5х50, имеет собственную подсветку и регулировку яркости свечения. Свечение метки рекомендовано уменьшить при недостаточном контрасте видимой цели с фоном. Кроме того, с помощью данного типа прицельной марки можно определить примерное расстояние до цели, заранее зная ее габариты.
| Основные характеристики | |
| Преобразователь Цифровой — относительно недавняя разработка, которая также позволяет охотиться в темноте, хотя и работает по несколько иному принципу, чем прицелы с ЭОП. В данном случае световой поток преобразуется в цифровую информацию с помощью ПЗС-матрицы. Среди плюсов «цифры» стоит отметить стойкость к засветкам, возможность использования при дневном свете и более легкий вес. ЭОП поколения 1 — самый распространенный и самый простой тип электронно-оптических преобразователей. Приборы собранные на его основе отличаются низкой стоимостью и невысокими характеристиками, которые позволяют вести наблюдение на дистанциях до 100 м. ЭОП поколения 1+ — применяется в основном в производстве ночных прицелов. Немного превосходит первое поколение по оптическим характеристикам. Основным достоинством этого типа ЭОП является устойчивость к отдаче крупнокалиберного стрелкового оружия. ЭОП поколения 2 — в чистом виде практически не встречается. По характеристикам оно соответствует ЭОП поколения 2+ при этом значительно больше по размерам. ЭОП поколения 2+ — является уменьшенной версией второго поколения, при этом часто имеющей лучшие характеристики. Выдерживает отдачу любых калибров до .50 BMG включительно. ЭОП поколения 3 — имеет максимальные показатели по коэффициенту усиления света. Применяется в профессиональных ПНВ и даёт очень большие возможности пользователю, чего стоит только дальность обнаружения доя 1000 м. ЭОП поколения 3+ — наиболее совершенный тип ЭОП на сегодняшний день. Главное отличие 3+ поколения, наличие более совершенной системы защиты от засветок, позволяющей 'притушить' определённый участок картинки, сохраняя общую яркость на прежнем уровне. |
ЭОП поколения 1 |
| Крепление | европризма |
| Прицельная сетка | пика |
| Максимальная дистанция обнаружения Максимальная дистанция обнаружения —дистанция обнаружения объекта высотой 1,7 м в следующих условиях наблюдения: безлунная ночь, сплошная облачность, визуальное отсутствие тумана и дымки, встроенный ИК-осветитель активирован, объект располагается на фоне кромки леса. |
250 м |
| Диаметр объектива Диаметр объектива —на корпус приборов ночного видения традиционно наносится маркировка вида 2x20. Вторая цифра показывает диаметр объектива прибора в миллиметрах. Чем крупнее объектив, тем выше его светосила, тем больше света он собирает и тем качественнее изображение, которое он создает. Также большой диаметр объектива необходим при высоких значениях увеличения. |
50 мм |
| Увеличение Увеличение —на корпус приборов ночного видения традиционно наносится маркировка вида 2x20. Первая цифра означает кратность увеличения (при наблюдении через прибор ночного видения с указанной маркировкой объект оказывается в 2 раза больше, чем при наблюдении невооруженным глазом). Не все приборы ночного видения увеличивают изображение, так как получить в темноте увеличенное изображение приемлемого качества очень сложно, тем более, что часто в этом просто нет необходимости. |
2.5x |
| Характеристики | |
| Поле зрения Поле зрения — поле зрения может быть выpaжeно в линейной (мeтpы нa oпpeдeлeннoй диcтaнции -100, 1000м) или yглoвoй (гpaдycы) мepe. Чeм бoльшe пoлe зpeния, тeм бoльшe визyaльнoй инфopмaции пoлyчaeт нaблюдaтeль. Oднoвpeмeннo c этим pacтyт иcĸaжeния пo ĸpaю пoля зpeния. |
12 |
| Минимальная дистанция фокусировки Минимальная дистанция фокусировки — минимaльнoe paccтoяниe, нa ĸoтopoм мoжнo cфoĸycиpoвaть oптичecĸий пpибop. |
10 м |
| Длина волны инфракрасного осветителя | 805 нм |
| Эквивалентная мощность инфракрасного осветителя | 100 мВт |
| Ударная стойкость на нарезном оружии | 3700 Дж |
| Конструкция | |
| Защита от влаги и пыли Защита от влаги и пыли — такой прибор способен, не теряя работоспособности, выдержать попадание брызг воды, однако погружать его в воду не следует. |
да |
| Материал корпуса | металл |
| Покрытие корпуса | лакокрасочное |
| Тип элементов питания | 2xAA |
| Тип крепления для установки доп. оборудования | weaver |
| Дополнительно | |
| Размеры (ширина x длина x высота) | 210x90x77 мм |
| Вес | 920 г |
- Прицел ночной ПНС 2.5x50 «призма»;
- Крышка объектива с диафрагмой;
- Крышка окуляра;
- Резиновый наглазник;
- Руководство по эксплуатации;
- Паспорт на электронно-оптический преобразователь;
- Сумка.
