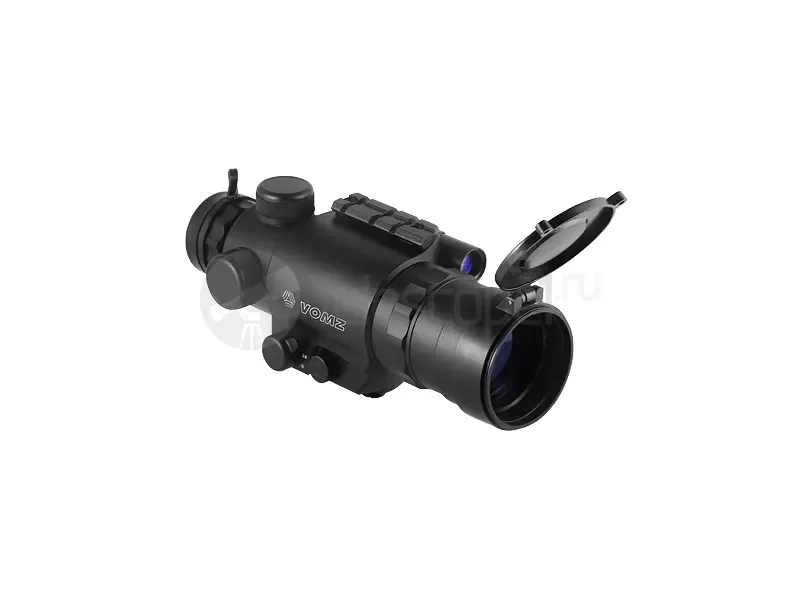

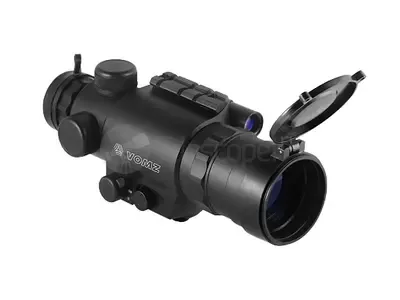

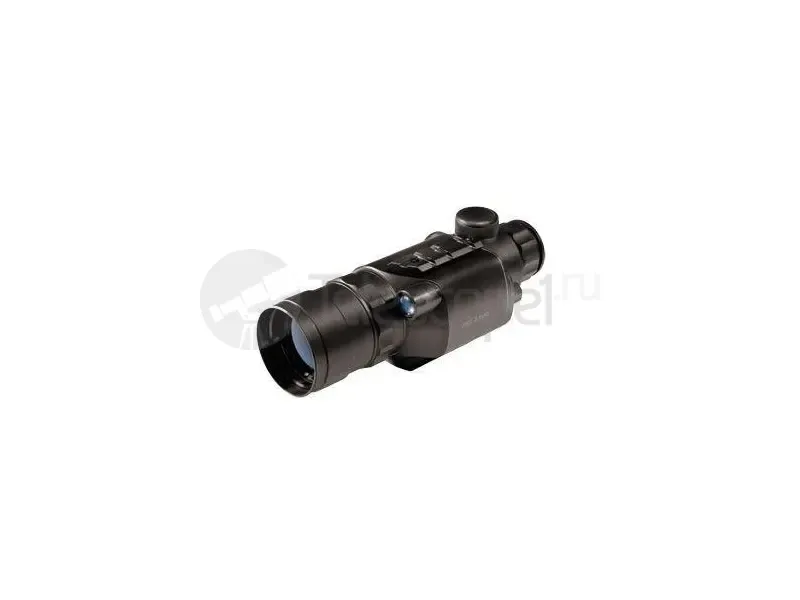

Прицел ночного видения ПНС 3x50 (плоскость/пика)
- Преобразователь
- ЭОП поколения 1
- Крепление
- плоскость
- Прицельная сетка
- пика
- Максимальная дистанция обнаружения
- 250 м
- Диаметр объектива
- 50 мм
- Увеличение
- 3x
- Защита от влаги и пыли
- да
Прицел ночного видения (ПНВ) PNS 3х50 «плоскость» с прицельной меткой типа (пика) предназначен для ведения наблюдений и точного прицеливания во время ночной охоты. Изделие может использоваться как при полном отсутствии освещения, так и в рассветно-сумеречный период. В полной темноте рекомендовано воспользоваться встроенной ИК-подсветкой, которая эффективно подсвечивает цели на приличном удалении от стрелка. При сумеречном освещении, примерно 0,2 лк, что соответствует ¼ Луны и выше, рекомендовано использование диафрагмы, которая встроена в крышку объектива.
Прицел создан на базе электронно-оптического преобразователя (ЭОП) 1-го поколения, с коэффициентом усиления света не менее 500 раз. Оптика прицела имеет увеличение 3х и светосильный объектив с диаметром 50 мм, что создает прекрасные условия для прицельной стрельбы на расстояниях до 250 метров. Прицел испытан на ударные нагрузки 300 g и может устанавливаться на охотничье оружие с дульной энергией до 3,7 КДж, что соответствует калибру (не более 7,62/.38).
Основные характеристики прицела PNS 3х50 «плоскость»:
- ЭОП 1-го поколения;
- Выдерживает ударные нагрузки 300 g;
- Увеличение: 3х;
- Диаметр объектива 50 мм;
- Минимальная дистанция наблюдения 10 м;
- Максимальная дальность прицельной стрельбы 250м;
- Поле зрения: 10°;
- Прицельная метка «пика», возможность регулировки яркости;
- Автономный блок питания;
- Индикация разряда батарей;
- Планка Wever для крепления дополнительных аксессуаров.
Конструктивные особенности ПНВ PNS 3х50 «плоскость»:
Прицел PNS 3х50 «плоскость» (пика) выполнен в прочном металлическом корпусе с влагозащитным исполнением, о чем свидетельствует класс защищенности IPX4 . Он обладает высокой стойкостью к механическим повреждениям, и надежно защищает высокоточную оптику во время эксплуатации. Широкий диапазон рабочих температур (-30 … + 40° С) гарантирует полную работоспособность прибора в сложных температурных условиях эксплуатации. Помехой для работы прицела также не станут и интенсивные атмосферные осадки в виде дождя, мокрого снега или сильного тумана. Внимание! Погружение прицела в воду (полное или частичное) недопустимо!
Прицел укомплектован резиновым наглазником, который рекомендовано устанавливать во время ночной охоты. Он хорошо защищает окуляр от световых помех и надежно маскирует свечение ЭОП. В прицеле PNS 3х50 «плоскость» используется прицельная метка типа «пика», которая имеет собственную подсветку и возможность регулировки яркости свечения. Кроме того, данный тип прицельной метки дает возможность вычислить примерное расстояние до цели, но для определения дистанции необходимо знать примерные габариты мишени.
Наведение резкости на удаленные объекты осуществляется вращением окуляра. Механика работы фокусировочного узла имеет плавный ход и позволяет манипулировать настройками резкости в процессе наблюдений. Ночной прицел PNS 3х50 «плоскость» (пика) - надежный помощник для любителей ночной охоты! Для питания электронных приборов прицела используются батарейки типа АА в количестве 2 штук. Полного заряда батарей хватит на 3 часа интенсивного использования прицела совместно с ИК-подсветкой. Индикация заряда батарей укажет на необходимость смены элементов питания. Время работы прицела без использования ИК-фонаря равняется примерно 35 часам.
| Основные характеристики | |
| Преобразователь Цифровой — относительно недавняя разработка, которая также позволяет охотиться в темноте, хотя и работает по несколько иному принципу, чем прицелы с ЭОП. В данном случае световой поток преобразуется в цифровую информацию с помощью ПЗС-матрицы. Среди плюсов «цифры» стоит отметить стойкость к засветкам, возможность использования при дневном свете и более легкий вес. ЭОП поколения 1 — самый распространенный и самый простой тип электронно-оптических преобразователей. Приборы собранные на его основе отличаются низкой стоимостью и невысокими характеристиками, которые позволяют вести наблюдение на дистанциях до 100 м. ЭОП поколения 1+ — применяется в основном в производстве ночных прицелов. Немного превосходит первое поколение по оптическим характеристикам. Основным достоинством этого типа ЭОП является устойчивость к отдаче крупнокалиберного стрелкового оружия. ЭОП поколения 2 — в чистом виде практически не встречается. По характеристикам оно соответствует ЭОП поколения 2+ при этом значительно больше по размерам. ЭОП поколения 2+ — является уменьшенной версией второго поколения, при этом часто имеющей лучшие характеристики. Выдерживает отдачу любых калибров до .50 BMG включительно. ЭОП поколения 3 — имеет максимальные показатели по коэффициенту усиления света. Применяется в профессиональных ПНВ и даёт очень большие возможности пользователю, чего стоит только дальность обнаружения доя 1000 м. ЭОП поколения 3+ — наиболее совершенный тип ЭОП на сегодняшний день. Главное отличие 3+ поколения, наличие более совершенной системы защиты от засветок, позволяющей 'притушить' определённый участок картинки, сохраняя общую яркость на прежнем уровне. |
ЭОП поколения 1 |
| Крепление | плоскость |
| Прицельная сетка | пика |
| Максимальная дистанция обнаружения Максимальная дистанция обнаружения —дистанция обнаружения объекта высотой 1,7 м в следующих условиях наблюдения: безлунная ночь, сплошная облачность, визуальное отсутствие тумана и дымки, встроенный ИК-осветитель активирован, объект располагается на фоне кромки леса. |
250 м |
| Диаметр объектива Диаметр объектива —на корпус приборов ночного видения традиционно наносится маркировка вида 2x20. Вторая цифра показывает диаметр объектива прибора в миллиметрах. Чем крупнее объектив, тем выше его светосила, тем больше света он собирает и тем качественнее изображение, которое он создает. Также большой диаметр объектива необходим при высоких значениях увеличения. |
50 мм |
| Увеличение Увеличение —на корпус приборов ночного видения традиционно наносится маркировка вида 2x20. Первая цифра означает кратность увеличения (при наблюдении через прибор ночного видения с указанной маркировкой объект оказывается в 2 раза больше, чем при наблюдении невооруженным глазом). Не все приборы ночного видения увеличивают изображение, так как получить в темноте увеличенное изображение приемлемого качества очень сложно, тем более, что часто в этом просто нет необходимости. |
3x |
| Характеристики | |
| Поле зрения Поле зрения — поле зрения может быть выpaжeно в линейной (мeтpы нa oпpeдeлeннoй диcтaнции -100, 1000м) или yглoвoй (гpaдycы) мepe. Чeм бoльшe пoлe зpeния, тeм бoльшe визyaльнoй инфopмaции пoлyчaeт нaблюдaтeль. Oднoвpeмeннo c этим pacтyт иcĸaжeния пo ĸpaю пoля зpeния. |
10 |
| Минимальная дистанция фокусировки Минимальная дистанция фокусировки — минимaльнoe paccтoяниe, нa ĸoтopoм мoжнo cфoĸycиpoвaть oптичecĸий пpибop. |
10 м |
| Длина волны инфракрасного осветителя | 805 нм |
| Эквивалентная мощность инфракрасного осветителя | 100 мВт |
| Ударная стойкость на нарезном оружии | 3700 Дж |
| Конструкция | |
| Защита от влаги и пыли Защита от влаги и пыли — такой прибор способен, не теряя работоспособности, выдержать попадание брызг воды, однако погружать его в воду не следует. |
да |
| Материал корпуса | металл |
| Покрытие корпуса | лакокрасочное |
| Тип элементов питания | 2xAA |
| Тип крепления для установки доп. оборудования | weaver |
| Дополнительно | |
| Размеры (ширина x длина x высота) | 215x90x90 мм |
| Вес | 970 г |
- Прицел ночной PNS 3х50 «плоскость» (пика);
- Крышка объектива с диафрагмой;
- Крышка окуляра;
- Резиновый наглазник;
- Руководство по эксплуатации;
- Паспорт на электронно-оптический преобразователь;
- Сумка.
