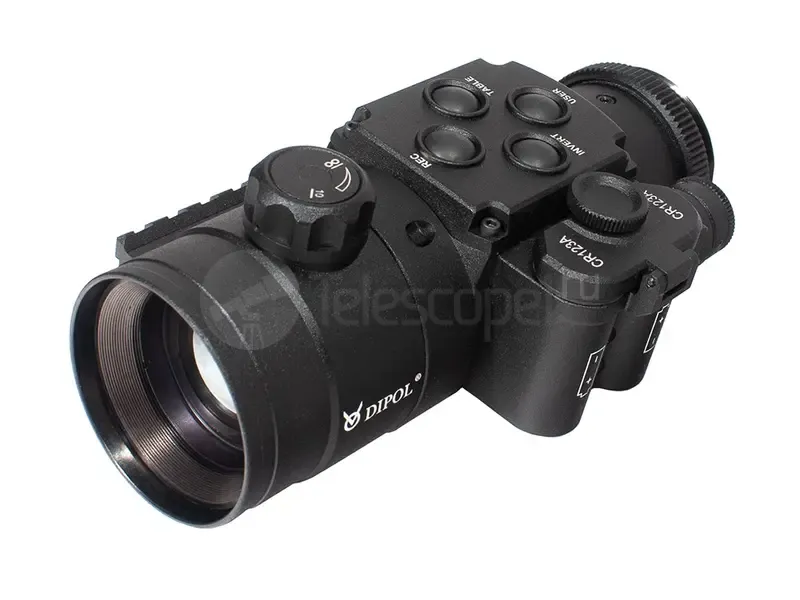

Тепловизионная насадка Диполь TFA 2.0 SL

Назначение тепловизионной насадки для оптических прицелов Диполь TFA 2.0 SL

Тепловизионная насадка Диполь Dipol TFA 2.0 SL предназначена для установки на объективы дневных прицелов с наружным диаметром от 48 до 62 мм, что соответствует световым диаметрам объективов от 40 до 56мм. Насадка легко и быстро монтируется с помощью рычажного зажима (приобретается отдельно), и не требует специальной настройки и дополнительной пристрелки для работы в комплекте с оптическим прицелом. Светосильный объектив F40/1,0, разрешение матрицы 384х288, дистанция обнаружения объекта 0,5х1,8м – 2000 метров. С помощью дополнительного окуляра (приобретается отдельно), насадку можно использовать как самостоятельный наблюдательный прибор.

Основные характеристики тепловизионной насадки для оптических прицелов Диполь TFA 2.0 SL

• Матрица: разрешение 384х288, частота 50Гц, шаг 17 мкм;
• Объектив F40/1.0
• Дистанция обнаружения объекта 0,5 х 1,8м – 1000 метров.
• Калибровка матрицы автоматическая, бесшумная, без «замирания».
• Увеличение оптическое 1х.
• Поле зрения, град. ШхВ – 9,3 х 7,0
• Корпус легкосплавный, герметичный, влагозащищенный.
• Стойкость к ударным нагрузкам 600g.
• Дисплей OLED с высоким разрешением 1024х768.
• Тип элементов питания: батареи 2 х CR123A, аккумуляторы 2 х LC16340
• Индикатор включения и разряда элементов питания.
• Разъем для подключения внешнего источника питания.
• Разъем MicroUSB
• 6 пользовательских профиля
• видеозапись на встроенную память 32 Гб
• Инверсия цвета.
• 9 цветовых режимов.
• Ручная регулировка усиления сенсора, чувствительности сенсора, цифровой детализации сенсора и яркости микродисплея.

Конструктивные особенности тепловизионной насадки для оптических прицелов Диполь TFA 2.0 SL

Матрица
Тепловизионная насадка на оптический прицел Диполь Dipol TFA 2.0 SL построена на базе неохлаждаемой микроболометрической матрицы разрешением 384х288 пикселей, частотой 50Гц, шаг детектора 17 мкм. Калибровка матрицы автоматическая электронная, без «шторки», бесшумная, изображение во время калибровки не «замирает».

Объектив
Объектив из германиевого стекла, светосильный, с фокусным расстоянием 40мм и относительным отверстием 1,0. В нерабочем состоянии объектив защищен пластиковой крышкой во избежание повреждений. Крышка закреплена к корпусу насадки.

Дисплей
Изображение с тепловизионной матрицы передается и отображается на морозоустойчивом цветном OLED дисплее с разрешением 1024х768 пикселей.

Корпус
Корпус тепловизионной насадки Диполь Dipol TFA 2.0 SL легкий, прочный из алюминиевого сплава. Вес насадки 600 грамм, позволяет комфортно производить наблюдение и стрельбу. Степень герметичности IPx5, насадкой можно пользоваться в условиях дождя, снега, тумана.

Ударная стойкость
Ударная стойкость тепловизионной насадки Диполь Dipol TFA 2.0 SL на нагрузки - 600g, соответствует большинству крупных калибров .30-06, .300 WinMag, 9,3х62.

Установка на оружие
Насадка тепловизионная Диполь Dipol TFA 2.0 SL крепится на объектив дневного прицела с помощью адаптера с рычажным зажимом и пластиковых вкладышей. Адаптеры выпускаются трех типоразмеров (для объективов 40, 50 и 56 мм) и приобретаются отдельно.

Управление
Функционал управления тепловизионной насадки Диполь Dipol TFA 2.0 SL выведен на корпус и включает в себя:
- кнопка включения/выключения прибора ON/OFF.
- ручка фокусировки объектива.
- многофункциональная ручка основного меню MENU
- кнопка инверсии палитры INVERT
- кнопка видеозаписи REC
- кнопка меню быстрого доступа TABLE
- программируемая кнопка USER

Питание насадки
В качестве элементов питания насадки можно использовать две литиевые батареи типоразмера CR123A, либо два аккумулятора LC16340 . Крышка батарейного отсека фиксируется винтом с ребристой накаткой. Ресурса одного комплекта элементов питания достаточно для 4х часов работы прибора.

Внешнее питание насадки
Питание от внешних источников производится через разъем jack 2.1 (9,5 - 14,5V) или через разъем micro USB (5V).

Включение насадки
Включение тепловизионной насадки Диполь Dipol TFA 2.0 SL производится нажатием кнопки «ON/OFF». Время включения не более 5 секунд. О работе насадки свидетельствует свечение индикатора. Если индикатор не горит или моргает, значит, требуется замена элементов питания. Выключение насадки производится длительным (2-3 секунды) нажатием кнопки «ON/OFF». Коротким нажатием кнопки «ON/OFF» можно отключить микродисплей, например с целью экономии питания или избежания демаскировки. Повторным коротким нажатием дисплей включается.

Регулировка объектива
Ручка фокусировки расположена в верхней части корпуса у основания объектива. Плавным вращением ручки достигается наиболее четкое изображение объекта наблюдения на различных дистанциях. Удобная форма ручки позволяет настраивать объектив, не снимая перчаток.

Инверсия цвета, кнопка INVERT. Цветное изображение.
Инверсия цвета горячий черный / горячий белый происходит нажатием на кнопку INVERT.
По умолчанию в приборе установлен черно - белое изображение. Кроме этого доступны 10 цветных палитр, которые устанавливаются через основное меню или кнопкой USER (при соответствующей настройке).

Запись видео, кнопка REC
Для включения модуля видеозаписи необходимо нажать и удерживать 5-7 секунд кнопку REC. При этом на дисплее появится мигающая надпись ЗАП. После прекращения мигания модуль видеозаписи готов к работе, для начала записи следует коротко нажать кнопку REC. Для завершения и сохранения видеозаписи, нужно еще раз нажать на кнопку REC.

Меню быстрого доступа, кнопка TABLE.
С помощью меню быстрого доступа, можно оперативно настраивать следующие параметры:
- Усиление сенсора;
- Чувствительность сенсора;
- Цифровая детализация сенсора
- Яркость микродисплея;
Вход в меню быстрого доступа происходит нажатием кнопки TABLE. Выбор нужного параметра и изменение его значения производится вращением ручки MENU, подтверждение выбранного действия - коротким нажатием на ту же ручку.
Так же в меню быстрого доступа отображается текущая полярность изображения, наименование активного профиля пользователя и уровень заряда батареи либо наименование внешнего источника питания.

Программируемая кнопка USER
Позволяет оперативно изменять заданные параметры. По умолчанию кнопка USER запрограммирована на смену текущей палитры, на палитру указанную в Профиле пользователя. С помощью основного меню, кнопку USER так же можно запрограммировать на включение режима "Суперконтраст" и смену Профиля пользователя.

Основное меню, ручка MENU
Большая часть настроек насадки осуществляются через ручку основного меню. Вход в меню происходит коротким нажатием на ручку. Выбор параметра и изменение его значения - вращением ручки, подтверждение действия - коротким нажатием, выход - длинным нажатием на ручку.
Список настроек:
- Профиль пользователя. Количество профилей 6 - три настраиваемых и три стандартных (лес, город, горы).
- Цветовая палитра. Черно-белая и 9 цветных.
- Палитра на кнопке USER.
- Усиление тепловой матрицы.
- Яркость микродисплея.
- Чувствительность тепловой матрицы.
- Уровень цифровой детализации.
- Полярность изображения (горячий белый, горячий черный)
- Суперконтраст дисплея
- Режим передачи данных через USB.
- Режим видеозаписи (Нормальный старт / Быстрый старт).
- Дата, время на видеозаписи.
- Автокоррекция дефектных пикселей.
- Ручная коррекция дефектных пикселей.
- Функция кнопки USER/
- Положение строки состояния (снизу / сверху).
- Скрытие строки состояния (Выкл, 2 - 7 секунд).
- Прозрачность интерфейса.
- Автовыключение (Выкл, 10 - 60 минут).
- Профиль положения.
- Коррекция положения изображения.
- Возврат настроек положения.
- Установка даты.
- Установка времени.
- Форматирование памяти.
- Версия ПО.
- Сброс настроек.

• Тепловизионная насадка Диполь Dipol TFA 2.0 SL
• Сумка для переноски
• Салфетка для протирки линз
• USB кабель с усилителем
• Руководство пользователя (паспорт)
