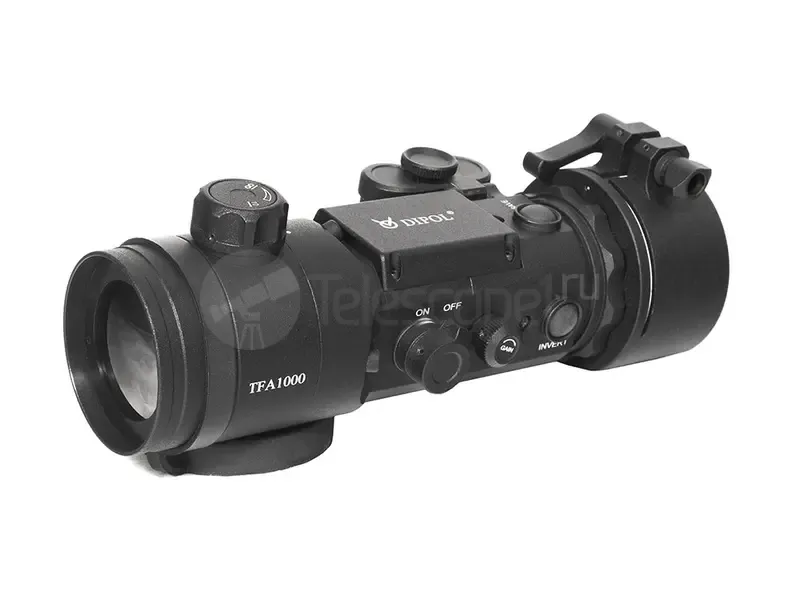

Тепловизионная насадка Диполь TFA1200

Назначение

Тепловизионная насадка Диполь Dipol TFA1200 предназначена для установки на объективы дневных прицелов с наружным диаметром от 48 до 62 мм, что соответствует световым диаметрам объективов от 40 до 56мм. Насадка легко и быстро монтируется с помощью рычажного зажима, и не требует специальной настройки и дополнительной пристрелки для работы в комплекте с оптическим прицелом. Светосильный объектив F50/1,0, разрешение матрицы 384х288, дистанция обнаружения объекта 0,5х1,8м – 1200 метров. С помощью дополнительного окуляра (приобретается отдельно), насадку можно использовать как самостоятельный наблюдательный прибор.

Основные характеристики

• Кратность 1х. Дистанция обнаружения объекта 0,5х1,8м – 1200 м.
• Матрица 384х288 (50 Гц, 17 мкм). Объектив F50 мм/1.0.
• Калибровка матрицы автоматическая, бесшумная, без «замирания».
• Дисплей OLED 1024х768. 8 цветовых режимов. Инверсия цвета.
• Корпус легкосплавный, герметичный, влагозащищенный.
• Стойкость к ударным нагрузкам до 600 G.
• Питание 2 х CR123A, 6В. Индикация работы, разъём для внешнего питания.
• Ручная регулировка: усиление и чувствительность сенсора, яркость микродисплея.

Конструктивные особенности

Матрица. Тепловизионная насадка на оптический прицел Диполь Dipol TFA1200 построена на базе неохлаждаемой микроболометрической матрицы разрешением 384х288 пикселей, частотой 50Гц, шаг детектора 17 мкм. Калибровка матрицы автоматическая электронная, без «шторки», бесшумная, изображение во время калибровки не «замирает».

Объектив из германиевого стекла, светосильный, с фокусным расстоянием 50мм и относительным отверстием 1,0. В нерабочем состоянии объектив защищен пластиковой крышкой во избежание повреждений. Крышка закреплена к корпусу насадки.

Дисплей. Изображение с тепловизионной матрицы передается и отображается на морозоустойчивом цветном OLED дисплее с разрешением 1024х768 пикселей.

Корпус тепловизионной насадки Диполь Dipol TFA1200 легкий, прочный из алюминиевого сплава. Вес насадки 780 грамм, позволяет комфортно производить наблюдение и стрельбу. Степень герметичности IPx5, насадкой можно пользоваться в условиях дождя, снега, тумана.

Ударная стойкость на нагрузки - 600g, соответствует большинству крупных калибров .30-06, .300 WinMag, 9,3х62.

Установка на оружие. Насадка тепловизионная Диполь Dipol TFA1200 крепится на объектив дневного прицела с помощью входящего в комплект кронштейна с рычажным зажимом и пластиковых вкладышей. Усилие зажима регулируется вращением гайки с трещоткой на винте зажима. В комплект насадки входят два пластиковых кольца-вкладыша, для установки на объективы прицелов со световым диаметром 56мм. Для установки насадки на объективы с меньшим диаметром, необходимо приобрести дополнительный «Комплект вкладышей для DN».

Управление. Функционал управления тепловизионной насадки Диполь Dipol TFA1200 выведен на корпус и включает в себя:
- ручку включения/выключения прибора.
- ручку фокусировки объектива.
- ручку регулировки яркости / усиления / чувствительности
- кнопку смены палитры / полярности изображения INVERT.
- кнопку запоминания настроек Save

Питание насадки производится от двух литиевых элементов типоразмера CR123A. Крышка батарейного отсека фиксируется винтом с ребристой накаткой. Ресурса одного комплекта элементов питания достаточно для 2,5 часов работы прибора. Разъем для подключения внешнего источника питания напряжением до 12В находится рядом с батарейным отсеком. Разъем так же закрывается крышкой с нескользящей ребристой накаткой.

Включение насадки Dipol TFA1000 производится поворотом ручки выключателя в положение «ON». Время включения не более 5 секунд. О работе насадки свидетельствует свечение индикатора. Если индикатор не горит или моргает, значит, требуется замена элементов питания.

Регулировка объектива. Ручка фокусировки расположена в верхней части корпуса у основания объектива. Плавным вращением ручки достигается наиболее четкое изображение объекта наблюдения на различных дистанциях. Удобная форма ручки позволяет настраивать объектив, не снимая перчаток.

Инверсия цвета INVERT. Цветное изображение. Управление цветовыми режимами изображения выведено на кнопку INVERT. Доступна смена полярности изображения «Горячий белый» / «Горячий черный», а так же 8 цветовых палитр.

Регулировка усиления. Регулировка чувствительности. Регулировка яркости. GAIN Вращением ручки GAIN производится:
- Регулировка усиления сенсора;
- Регулировка чувствительности сенсора;
- Регулировка яркости микродисплея;
Смена режимов производится коротким нажатием ручки GAIN. Текущее состояние параметров отображается в служебной строке дисплея.

Коррекция дефектных пикселей. Возникающие в процессе эксплуатации дефектные пиксели можно откорректировать. Вход в режим коррекции производится нажатием и удержанием кнопки SAVE в течение 5-7 секунд. Вращением ручки GAIN выбирается дефектный пиксель. Нажатием на ручку GAIN сменяются координаты X и Y, удаляется дефектный пиксель Save, и выполняется выход из режима коррекции Exit.

• Тепловизионная насадка Диполь Dipol TFA1200
• Сумка для переноски
• Салфетка для протирки линз
• Руководство пользователя (паспорт)
