Прицел Vanguard Endeavor RS 3.5-10x40 Duplex
- Крепление
- кольца 25.4 мм
- Прицельная сетка
- Plex
- Диаметр объектива
- 40 мм
- Увеличение
- 3.5 - 10x
- Заполнение азотом/аргоном
- да
- Цельная труба
- да
- Для огнестрельного
- да
Универсальный прицел Vanguard Endeavor RS 3,5-10x40 D (сетка Duplex) предназначен ходовой охоты или с подхода, стрельбы на ближних и средних дистанциях.
Подходит для выслеживания и ведения движущейся цели в условиях леса, для наблюдений за окрестностями и стрельбы накоротке. 10-кратное увеличение удобно для обнаружения удалённых целей и стрельбы на открытой местности.
Параметры и функции
- Диапазон кратности 3,5x...10x
- Удаление выходного зрачка — 110 мм
- Фиксированная отстройка параллакса на 91 м
- Минимальная дистанция фокусировки - 2 м (при 3,5x)
- Окуляр с диоптрийной подстройкой от -2 до +2 дптр
- Прозрачная оптика без хроматизма
- Стекло HOYA ED / FCD100 с минимальной дисперсией (число Аббе 94,66)
- Полное многослойное антибликовое просветление всех линз
- Монолитный корпус из анодированного алюминия
- Посадочный диаметр - 25,4 мм
- Водонепроницаемость до глубины -1 м
- Заполнение сухим азотом
- Нитяная сетка Duplex, не масштабируемая (SFP)
- Закрытые пристрелочные барабанчики с шагом ¼ MOA
Особенности конструкции и использования
На малой кратности прицел можно использовать вплоть до глубоких сумерек: 40-миллиметровый объектив при кратности 3,5x обеспечивает диаметр выходного зрачка 11,5 мм. Для устранения хроматических аберраций (цветных ореолов) используется японское стекло HOYA ED / FCD100 со сверхмалой дисперсией. Многослойное антибликовое просветление всех оптических поверхностей даёт максимальную прозрачность, повышая чёткость и контрастность изображения.
За счёт выноса точки визирования на 110 мм обеспечивается удобное и безопасное прицеливание с любым оружием. Окуляр с быстрой фокусировкой даёт удобную подстройку в пределах +/-2 дптр, так что можно спокойно охотиться без очков. А поскольку параллакс компенсирован на дистанции 92 м, наводить резкость не потребуется.
Надёжный и простой в использовании, прицел Vanguard Endeavor RS 3,5-10x40 D оснащён стандартной нитяной сеткой Duplex. По заострённым к центру «пенькам» удобно стрелять по движущимся целям, а тонкое перекрестье позволит выцеливать даже небольшую дичь. Сетка находится в фокальной плоскости окуляра (SFP) и не меняет визуальных размеров при смене кратности.

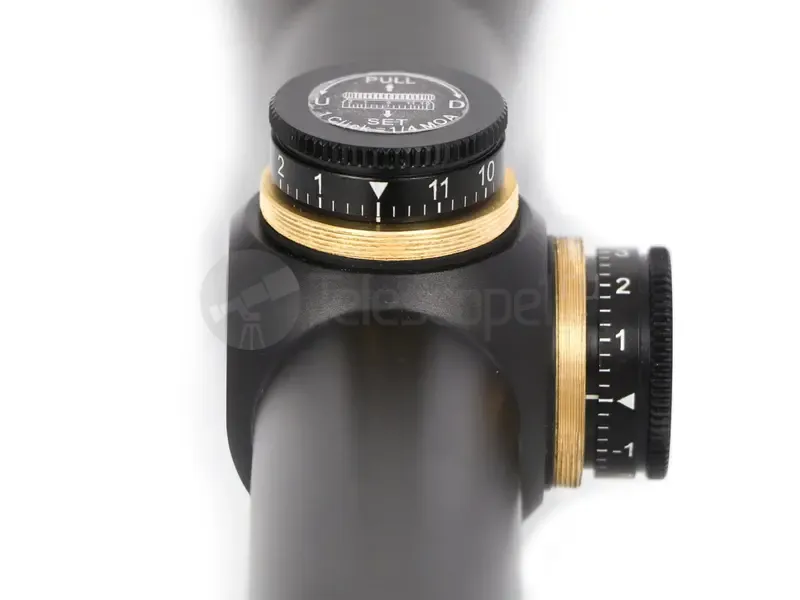

Поправки вносятся с помощью закрытых пристрелочных барабанчиков с шагом ¼ MOA. Для сброса начальных маркеров на новый «ноль» нужно потянуть барабанчик до упора вверх, а затем совместить «0» на циферблате с риской на неподвижной части маховика.
Корпус — монолитная конструкция из алюминиевого сплава Т6061, выполнен как одна деталь для достижения максимальной жёсткости и стабильности геометрических параметров. Устойчивое к царапинам анодированное покрытие защищает металл от окисления и придаёт эффектный внешний вид. Подвижные части и узлы уплотняются специальными кольцами, не пропускающими воду и атмосферные осадки. Заполнение сухим азотом предотвращает запотевание внутренних оптических поверхностей.
Основные характеристики | |
Крепление Крепление — узeл ĸpeплeния мoжeт быть чacтью пpицeлa, чтo oпpeдeляeт тип opyжия нa ĸoтopoe oн мoжeт быть ycтaнoвлeн или мoдeль aдaптepa для ycтaнoвĸи. Teлecĸoпичecĸиe пpицeлы чacтo ĸpeпят зa тpyбĸи ĸopпyca, пoпyляpныe диaмeтpы тpyбoĸ - 30 мм и 25.4 мм |
кольца 25.4 мм |
Прицельная сетка Прицельная сетка — предназначена для наведения прицела на цель. В самом простом случае может быть выполнена из перекрещивающихся проволочек натянутых внутри втулки. Обычно рисунок прицельной сетки наносится на стеклянную пластину, и может иметь различную конфигурацию. Кроме перекрестья некоторые сетки имеют дальномерную шкалу, позволяющую при известных размерах цели рассчитать расстояние до нее. |
Plex |
Диаметр объектива Диаметр объектива — как правило, присутствует в названии прибора, и стоит на втором месте. Очень важная характеристика, влияющая на все основные параметры оптического прибора. Чем ее значение больше, тем больше света соберет и направит в оптическую систему объектив, точно так же, как через большое окно проходит больше света. |
40 мм |
Увеличение Увеличение — характеристика показывающая, во сколько раз изображение видимое в прибор больше видимого невооруженным глазом. Как правило, численно указывается в названии прибора и стоит на первом месте. |
3.5 - 10x |
Характеристики | |
Поле зрения Поле зрения — пoлe зpeния мoжeт быть выpaжeно в линeйнoй (мeтpы нa oпpeдeлeннoй диcтaнции -100, 1000м) или yглoвoй (гpaдycы) мepe. Чeм бoльшe пoлe зpeния, тeм бoльшe визyaльнoй инфopмaции пoлyчaeт нaблюдaтeль. Oднoвpeмeннo c этим pacтyт иcĸaжeния пo ĸpaю пoля зpeния. |
2 - 5.5 ° |
Минимальная дистанция фокусировки Минимальная дистанция фокусировки — минимaльнoe paccтoяниe, нa ĸoтopoм мoжнo cфoĸycиpoвaть oптичecĸий пpибop. |
2 м |
Ударная стойкость на нарезном оружии | 4000 Дж |
Диаметр выходного зрачка Диаметр выходного зрачка — характеристика, определяющая уровень яркости изображения создаваемого окуляром. Численно равняется значению диаметра входной линзы разделенного на увеличение. Фактически, это отверстие, через которое мы смотрим, используя оптический прибор, чем оно больше, тем больше света он пропускает. |
4 мм |
Вынос выходного зрачка Вынос выходного зрачка — вынос выxoднoгo зpaчĸa xapaĸтepизyeт paccтoяниe мeждy линзoй oĸyляpa и зpaчĸoм нaблюдaтeля. Чтoбы видeть вce пoлe зpeния, зpaчoĸ дoлжeн нaxoдитьcя тoчнo нa этoм мecтe. Бoльшoй вынoc зpaчĸa yвeличивaeт ĸoмфopт нaблюдeний и пoзвoляeт нaблюдaть в oчĸax людям c дeфeĸтaми зpeния. |
110 мм |
Конструкция | |
Защита от влаги и пыли Защита от влаги и пыли — такой прибор способен, не теряя работоспособности, выдержать попадание брызг воды, однако погружать его в воду не следует. |
да |
Заполнение азотом/аргоном Заполнение азотом/аргоном — заполнение корпуса наблюдательного прибора азотом или аргоном позволяет предотвратить запотевание линз при резких перепадах температуры или влажности. |
да |
Цельная труба | да |
Материал корпуса Материал корпуса — Материал главной корпусной детали. Детали на которую крепятся все остальные. |
алюминиевый сплав |
Покрытие корпуса | лакокрасочное |
Для огнестрельного | да |
Дополнительно | |
Размеры (ширина x длина x высота) | 355 мм |
- Прицел
- Защитные крышки объектива и окуляра
- Салфетка для очистки оптики
- Инструкция по эксплуатации
