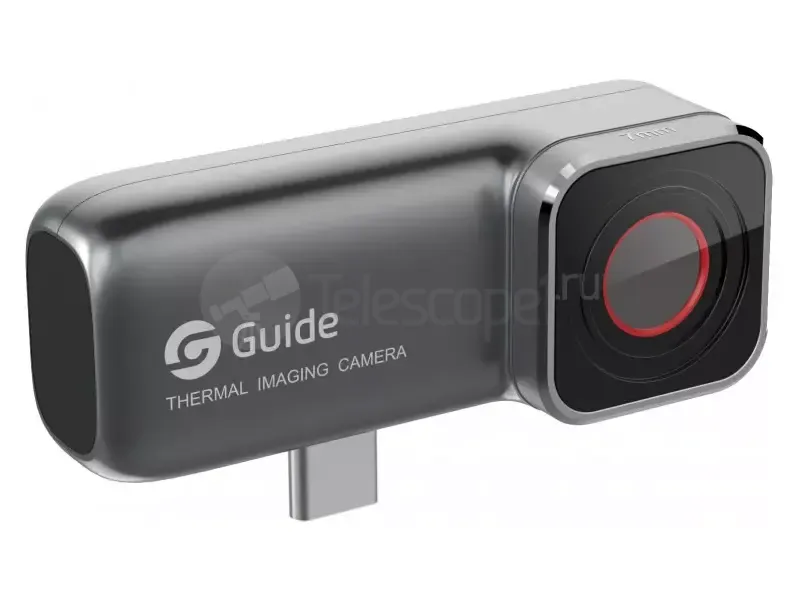

Тепловизор Guide MobIR 2S

Назначение

Guide MobIR 2S с автофокусировкой и функцией ночного видения — интеллектуальная портативная тепловизионная камера для смартфонов. В режиме реального времени выводит на экран телефона чёткое информативное изображение объекта в инфракрасном и/или видимом свете, позволяет заниматься ИК-съёмкой и анализировать полученные термограммы с помощью расширенного набора встроенных функций. Дальность обнаружения человека в режиме тепловизора — до 280 м.

Подходит для наблюдений в городе, на природе и внутри помещений, для туризма, хайкинга, повседневных ночных прогулок, бытовых нужд и обеспечения собственной безопасности, может использоваться при проведении поисково-спасательных, электротехнических и ремонтных работ, а также промышленной диагностики. Позволит обнаружить утечку тепла в жилых помещениях, провести ремонт электроники и проводки, оценить степень нагрева различных устройств вроде радиатора отопления, зарядного устройства, мобильного телефона или поверхности стола 3D-принтера.

Ключевые особенности

• Матрица 256x192 (12 мкм, NETD<50mK). Автокалибровка (со шторкой).
• Объектив F7mm/1,1, диаметр линзы 6 мм. Автоматическая фокусировка.
• Режимы: инфракрасный наблюдения/измерения, видимый свет (PiP).
• Дальность обнаружения цели (1,7x0,5 м) в ИК-режиме — до 280 м.
• Подключение к смартфону через разъём USB-C. Технология Plug and Play.
• Полное управление из приложения Guide MobIR (Android). Автозапуск.
• 9 палитр (ч/б, псевдоцветные). Запись фото и видео (без звука).
• Обработка и анализ изображения в реальном времени и после съёмки.
• Питание от аккумулятора телефона. 3+ часа работы в режиме измерений.
• Режим PiP. Звуковое оповещение о пороговых температурах.
• Суперлёгкая миниатюрная конструкция. Класс защиты IP43.

Особенности конструкции, настройки и применения

В основе камеры лежит собственная разработка компании Guide Sensmart — суперлёгкий неохлаждаемый инфракрасный WLP модуль. В одном модуле получилось соединить высококачественную оптику и электронику с упаковкой точных компонентов на уровне пластин (WLP или Wafer Level Packaging): 6-миллиметровую линзу, инфракрасный сенсор 256×192 @ 12 мкм (49.152 пикселя) и улучшенную схему обработки изображений для быстрого построения термограмм. Благодаря такой конструкции, тепловизор для смартфона Guide MobIR 2S отличается миниатюрными размерами и сверхнизким энергопотреблением, а информативность картинки, скорость и эффективность работы сопоставимы с ручными измерительными тепловизорами и тепловизионными монокулярами.

Инновация Guide MobIR — автофокусировка объектива и автокалибровка матрицы. Пока камера работает, процесс калибровки выполняется автоматически, без какого-либо вмешательства со стороны пользователя. Щелчок, который раздаётся время от времени, является нормальным явлением и характеризует автоматическое опускание шторки (затвора) в момент калибровки. Фокусировка выполняется буквально одним движением: достаточно коснуться изображения объекта на экране телефона — и объектив тепловизионной камеры автоматически сфокусируется на выбранной цели вне зависимости от скорости перемещения объекта и его удалённости от наблюдателя. *При необходимости пользователь может вручную перефокусировать объектив кнопками громкости телефона и откалибровать матрицу из меню приложения.

3 режима. Первый вариант — это наблюдения и съёмка в режиме тепловизора с построением термограммы в любой из псевдоцветных палитр; подходит для проведения стандартной термометрии и изучения технических объектов с температурой в диапазоне -20...+150 C (для измерения температуры человеческого тела нужна модель MobIR 2T). Температурные показатели объектов определяются с точностью ±2°C, что сопоставимо с работой узкоспециализированных профессиональных инструментов, а дальность обнаружения цели размерами 1,7x0,5 м составляет порядка 280 метров. Второй вариант — «Ночной режим» или режим простого наблюдения в инфракрасном свете как с обычным тепловизионным монокуляром или биноклем. Третий вариант — в режиме PiP рассматривать изображение в видимом свете (с реалистичной цветной картинкой) через подключение к камере смартфона.

Технология Plug and Play. Приложение MobIR. Тепловизор Guide MobIR 2S совместим с планшетами и смартфонами на базе ОС Android и iOS, подключение производится через порт USB Type-C. Управление, наблюдение и анализ выполняются через предустановленное мобильное приложение MobIR (на начало 2023 г. камера MobIR 2S работает только со смартфонами на платформе Android). Весь процесс построен по технологии Plug and Play: при установке на смартфон камера мгновенно включается, приложение MobIR автоматически загружается и можно сразу же приступать к наблюдениям и съёмке.

Функционал для анализа и фото/видеосъёмки. После установки камеры на телефон пользователь получает доступ к различным инструментам для наблюдения, редактирования и анализа. Есть встроенный режим фото- и видеозаписи (видео пишется без звука) с сохранением файлов как в локальной папке смартфона, так и в «облачном» хранилище объёмом 500 МБ (доступ в «облако» предоставляется только зарегистрированным пользователям). В режиме PiP можно работать сразу с двумя изображениями — в инфракрасном и видимом свете. Аналитический модуль позволяет менять палитры и диапазон измеряемых температур, анализировать степень нагрева объекта по 3 точкам, 1 линии или 2 областям одновременно. Причём такой анализ доступен как для нового изображения в режиме реального времени, так и для отснятого материала в локальной / «облачной» папке. Отредактированный файл можно расшарить в соцсетях, опубликовать на сайте, переслать по e-mail или перекинуть в другое «облачное» хранилище.

Прочная брызгозащищённая и морозоустойчивая конструкция. Герметичный алюминиевый корпус обеспечивает защиту внутренних электронно-оптических компонентов от твёрдых предметов диаметром ≥1 мм (толщина проволоки) и от брызг, падающих в любом направлении. Сама же конструкция настолько прочная, что способна сохранить целостность при падении тепловизора Guide MobIR 2S с высоты порядка 1 метра (тесты выполнялись производителем только для камеры, без подключения к телефону). А диапазон рабочих температур -20/+60 °C позволит проводить диагностику и съёмку как в жарко натопленном помещении, так и на холоде на улице (при условии, что ваш телефон будет работать в этом же диапазоне температур).

Суперлёгкая и мегакомпактная. 3 часа работы без батареек. Качество и эффективность сопоставимы с ручными измерительными тепловизорами и тепловизионными монокулярами, а вес и габариты в несколько раз меньше: 40-граммовую камеру можно носить в кармане и в нужный момент за пару секунд установить в USB-C разъём мобильного устройства. Для работы не требуются батарейки или зарядка — питание поступает напрямую от смартфона, а время работы ограничивается лишь ёмкостью и текущим зарядом его аккумулятора. За счёт низкого энергопотребления WLP-модуля полного заряда телефона хватит минимум на 3 часа совместной работы.

• тепловизионная камера Guide Sensmart MobIR 2S
• пластиковый чехол для переноски и хранения
• ремешок на чехол
• руководство пользователя
• упаковочная коробка
