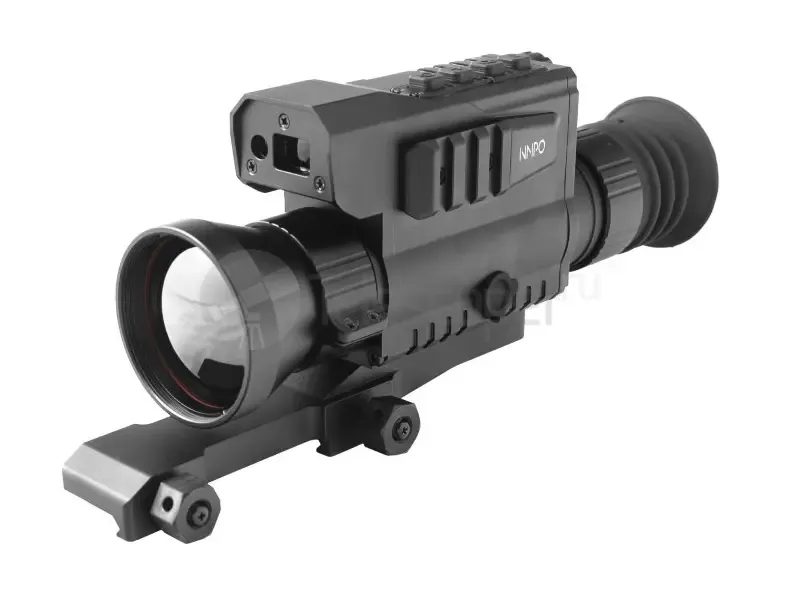

Тепловизионный прицел NNPO TR20B LRF 50mm
- Разрешение сенсора
- 384x288 пикс.
- Частота обновления кадров
- 50 Гц
- Максимальная дистанция обнаружения
- 1800 м
- Диаметр объектива
- 50 мм
- Увеличение
- 4.07x
- Цифровое увеличение
- да
- Лазерный дальномер
- да
- Вес
- 585 г
Назначение
NNPO TR20B/50 LRF с кронштейном на Weaver – мощный и одновременно компактный тепловизионный прицел с лазерным дальномером и внушительным функционалом, предназначенный для стрельбы из охотничьего оружия с дульной энергией выстрела до 6000 Дж (1000 G). Выполняет замеры до 1,1 км, обеспечивает качественную визуализацию при низких температурах и в условиях ограниченной видимости (осадки, темнота, ветки деревьев) и способен обнаружить крупного оленя на дистанции порядка 2,5 км.
Может использоваться для охоты, поиска подранков и иных тепловых целей, а также как автономная камера наблюдения или портативный монокуляр с WiFi и функцией видеозаписи.
Ключевые параметры
- Дистанция обнаружения лося до 2,5 км, зайца — до 0,85 км.
- Увеличение 4,07x, с зумом до 16,28x. Объектив с линзой 50 мм.
- Матрица VOx 384x288, 12 мкм, NETD< 30 мК. 3 вида калибровки.
- 8 сеток (4 цвета), 3 пристрелочных профиля. 8 цветовых палитр.
- Лазерный дальномер (до 1100 м), гироскоп, компас, режим PiP x2.
- Автовыключение дисплея / питания. Внешнее питание (USB-C).
- WiFi. Видеорекордер. Запись на штатную карту microSD 32 ГБ.
- Водонепроницаемость IP67. 2 боковые планки под аксессуары.
- Без ограничений по гражданским калибрам. Кронштейн на Weaver.
Функциональные и конструкционные особенности
Высокая эффективность при любой погоде. Дальность обнаружения зверя — до 2500 м. Комбинация из высокочувствительной матрицы 384x288 (12 мкм, NETD< 30 мК) и германиевого объектива с диаметром линзы 50 мм позволила получить мощный светосильный прицел с оптическим увеличением 4,07 крата и дальностью обнаружения крупной дичи порядка 2,5 км. В сложных погодных условиях (туман, снегопад, сильный мороз) NNPO TR20B/50 LRF работает эффективней, чем аналогичные тепловизоры с NETD< 40...50 мК, а 8 цветовых палитр и тонкая настройка базовых параметров изображения позволяют максимально точно адаптировать картинку под требования охотника и внешние условия. Тёплое белое свечение экрана не даёт эффекта ослепления и снижает нагрузку на глаза при длительных наблюдениях.
Встроенный лазерный дальномер можно использовать и на свету, и в темноте. Активируется одним нажатием кнопки, работает в режиме сканирования и выполняет замеры в пределах 800...1100 метров. Дальномерная метка (маленький белый квадратик) регулируется по осям X / Y, а результаты измерений, которые непрерывно выводятся в правом нижнем углу экрана, постоянно находятся в поле зрения стрелка и никак не мешают наблюдениям. Для сохранения симметрии и баланса конструкции блок дальномера расположен на корпусе сверху, а не сбоку.
3 профиля выверки и и функционал, полезный на любой охоте. У прицела хороший набор сеток (8 штук по 4 цвета) — от простого «креста» до сложной MilDot, классический алгоритм выверки по осям X / Y и возможность пристрелки для 3 различных ружей, дистанций или боезапаса. Набор функций тоже очень приличный. С помощью цифрового зума можно менять масштаб полноэкранного изображения в 2 или в 4 раза, повышая кратность до 16,28x, при этом СТП остается на месте на всех координатах. Режим PiP с регулируемым положением «окна» повышает точность прицеливания по месту. Электронный компас указывает направления движения и прицеливания. Гироскоп обеспечивает визуальный контроль угла наклона и бокового завала. А функция отслеживания горячих точек быстро покажет самый нагретый объект в поле зрения охотника.
Видеорекордер. Дистанционное управление с телефона. Как и у большинства современных тепловизоров, у NNPO TR20B LRF 50 mm есть и встроенный видеорекордер, и модуль WiFi. Запись фото и видео (правда без звука, но в хорошем качестве) ведётся на съёмную карту памяти объёмом 32 ГБ, которая входит в комплектацию прибора. А наличии WiFi позволяет подключить прицел к смартфону или планшету, на который предварительно устанавливается фирменное приложение NNPO (Android/iOS). После подключения пользователь получает удалённый доступ к ряду настроек, может вывести изображение с тепловизора на экран телефона и использовать камеру мобильника для фото/видеосъёмки в режиме реального времени.

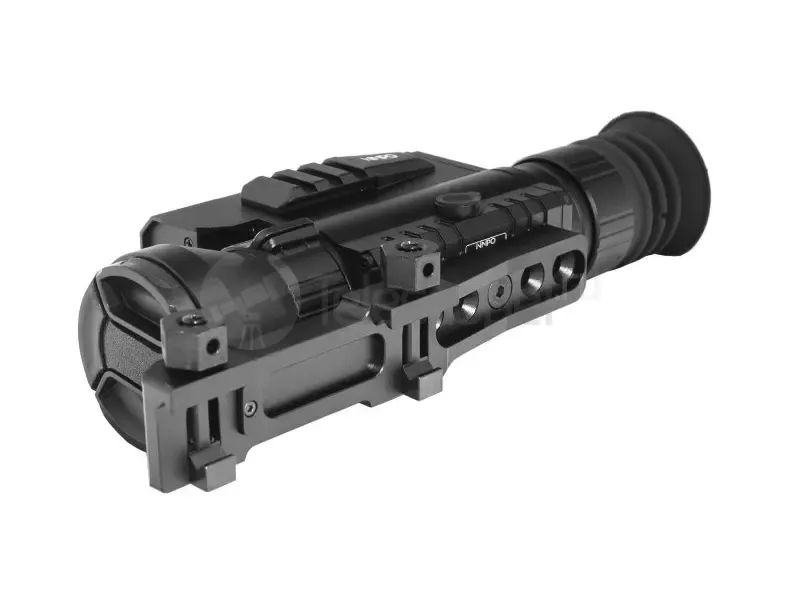

Прочная всепогодная конструкция. Фирменный кронштейн на Weaver. Прицел-тепловизор NNPO TR20B LRF 50 mm отличается компактностью и небольшим весом — 20,5 см в длину и 585 грамм без батареек и креплений, почти как «ручной» тепловизионный монокуляр. При этом безотказно работает на крупном калибре вплоть до 9,3x64 и .375 H&H Mag с дульной энергией выстрела до 6000 Дж. Т.е. подходит и для стрельбы, и для «ручных» наблюдений. Конструкция морозостойкая, пыле- и водонепроницаемая (IP67): может эксплуатироваться при -30/+60 C, под проливным дождём и мокрым снегом, выдержит даже «купание» в пресной воде (при глубине погружения до 1 м). Для адаптивной установки на охотничье ружьё в комплекте идёт фирменный кронштейн на планку Weaver.
Источник питания — аккумуляторная батарея 18650 (65 мм) с плоскими контактами. Одной батареи хватает минимум на 5 ч работы, стоит она немного и и продаётся повсеместно. Для увеличения времени работы можно подключать внешний блок типа Power Bank; под крепление различных аксессуаров на корпусе есть 2 планки Weaver. А экономии заряда (в любое время) или улучшения маскировки (в ночное время) Также удобно использовать таймер автовыключения питания или дисплея (перехода в «спящий» режим).
Внимание! Заряжать батарею можно только в специальном зарядном устройстве!
Характеристики сенсора | |
Разрешение сенсора Разрешение сенсора — разрешающая способность сенсора указывает на количество тепловых точек, которые способен зарегистрировать тепловизор.Чем больше количество пикселей, тем более информативной получается картинка, хороших результатов можно достичь и с тепловизионным прицелом с разрешением матрицы 384х288 px. |
384x288 пикс. |
Тип сенсора Тип сенсора — тип теплового приёмника излучения удалённого ИК-диапазона. |
Неохлаждаемый |
Частота обновления кадров Частота обновления кадров — данный параметр определяет, насколько плавной будет картинка (без рывков и зависаний). Высокой считается частота смены кадров от 50 Гц; средней, но уже подходящей для динамичной охоты – частота от 30 Гц. |
50 Гц |
Шаг детектора | 12 мкм |
Температурная чувствительность (NETD) Температурная чувствительность (NETD) — этот показатель характеризует чувствительность тепловизора к разнице температур между двумя соседними точками. Другими словами, чем ниже этот показатель, тем выше разрешающая способность прибора. |
<30 мК |
Принцип калибровки Калибровка шторкой (полуавтоматический) — калибровка шторкой представляет собой механический затвор перед матрицей, напоминающий затвор фотоаппарата. В момент срабатывания затвора слышен характерный звук и перед сенсорами матрицы на короткое время закрывается поле зрения. В этот момент электроника калибруется по закрытой шторке затвора. Калибровка крышкой (ручной) — для калибровки крышкой пользователь самостоятельно должен закрыть объектив крышкой и нажать кнопку калибровки. Предполагается, что крышка которую используют для калибровки должна быть прогрета со всех сторон одинаково. Электронная калибровка (автоматический) — электронный метод калибровки не предполагает никаких механических или иных вмешательств в работу прибора. Прибор сам знает как прогревается его сенсоры и объектив и на основании этих данных сам корректирует их выходные сигналы и обрабатывает алгоритмами. |
Автоматический, ручной |
Характеристики дисплея | |
Тип дисплея | LCOS |
Разрешение дисплея | 1024x768 пикс. |
Оптические характеристики | |
Максимальная дистанция обнаружения Максимальная дистанция обнаружения — дистанция обнаружения объекта высотой 1,7 м в следующих условиях наблюдения: безлунная ночь, сплошная облачность, визуальное отсутствие тумана и дымки, встроенный ИК-осветитель активирован, объект располагается на фоне кромки леса. |
1800 м |
Диаметр объектива Диаметр объектива — вместе с кратностью диаметр объектива определяет, какое поле зрения и какую дальность распознавания будет иметь данный прицел-тепловизор для охоты. |
50 мм |
Увеличение Увеличение — увеличение (кратность) показывает во сколько раз (в угловой мере) изображение, видимое в прибор, больше видимого невооруженным взглядом. |
4.07 - 16.28x |
Цифровое увеличение Цифровое увеличение — цифровое - программное, т.е камера программным способом увеличивает нужную область изображения - чем больше увеличение - тем ниже качество. |
да |
Вертикальное поле зрения Поле зрения — пoлe зpeния мoжeт быть выpaжeно в линeйнoй (мeтpы нa oпpeдeлeннoй диcтaнции -100, 1000м) или yглoвoй (гpaдycы) мepe. Чeм бoльшe пoлe зpeния, тeм бoльшe визyaльнoй инфopмaции пoлyчaeт нaблюдaтeль. Oднoвpeмeннo c этим pacтyт иcĸaжeния пo ĸpaю пoля зpeния. |
4 ° |
Горизонтальное поле зрения Поле зрения — пoлe зpeния мoжeт быть выpaжeно в линeйнoй (мeтpы нa oпpeдeлeннoй диcтaнции -100, 1000м) или yглoвoй (гpaдycы) мepe. Чeм бoльшe пoлe зpeния, тeм бoльшe визyaльнoй инфopмaции пoлyчaeт нaблюдaтeль. Oднoвpeмeннo c этим pacтyт иcĸaжeния пo ĸpaю пoля зpeния. |
5.3 ° |
Удаление выходного зрачка Удаление выходного зрачка — удaлeниe выxoднoгo зpaчĸa xapaĸтepизyeт paccтoяниe мeждy линзoй oĸyляpa и зpaчĸoм нaблюдaтeля. Чтoбы видeть вce пoлe зpeния, зpaчoĸ дoлжeн нaxoдитьcя тoчнo нa этoм мecтe. Бoльшoй вынoc зpaчĸa yвeличивaeт ĸoмфopт нaблюдeний и пoзвoляeт нaблюдaть в oчĸax людям c дeфeĸтaми зpeния. |
40 мм |
Физические и эксплуатационные характеристики | |
Материал корпуса | алюминиевый сплав |
Диапазон эксплуатационных температур Диапазон эксплуатационных температур — диапазон температур, при которых производитель гарантирует работоспособность прибора. |
-30-60 °С |
Время непрерывной работы | 5 ч |
Макс. ударная стойкость | 6000 Дж |
Дальномер | |
Лазерный дальномер | да |
Питание | |
Тип элементов питания | 18650 |
Количество элементов питания | 1 шт. |
Дополнительно | |
Размеры (ширина x длина x высота) | 205x51x74 мм |
Вес | 585 г |

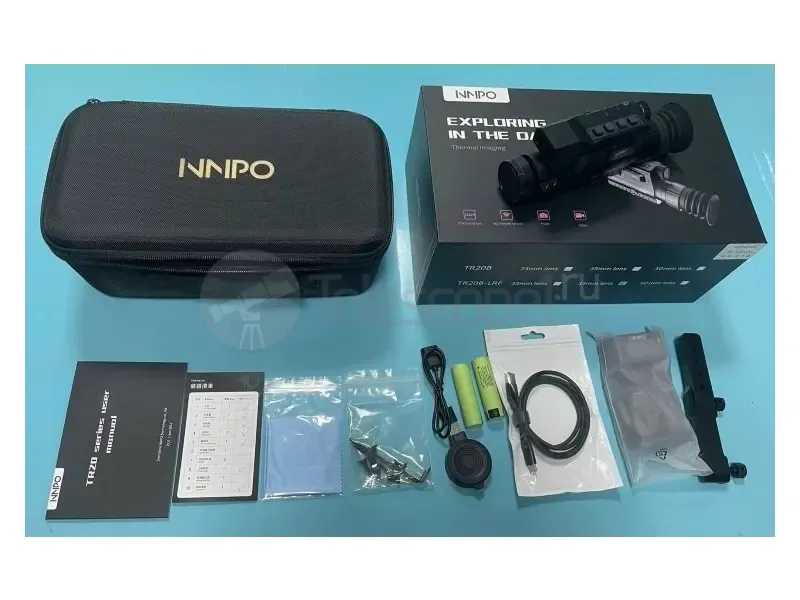

- тепловизионный прицел с дальномером NNPO TR20B LRF 50 mm
- кронштейн на планку Weaver
- набор монтажных аксессуаров
- крышка объектива
- кейс на молнии
- кабель USB-C
- 2 аккумулятора 18650 (65 мм, с плоскими контактами)
- салфетка для очистки оптики
- инструкция
