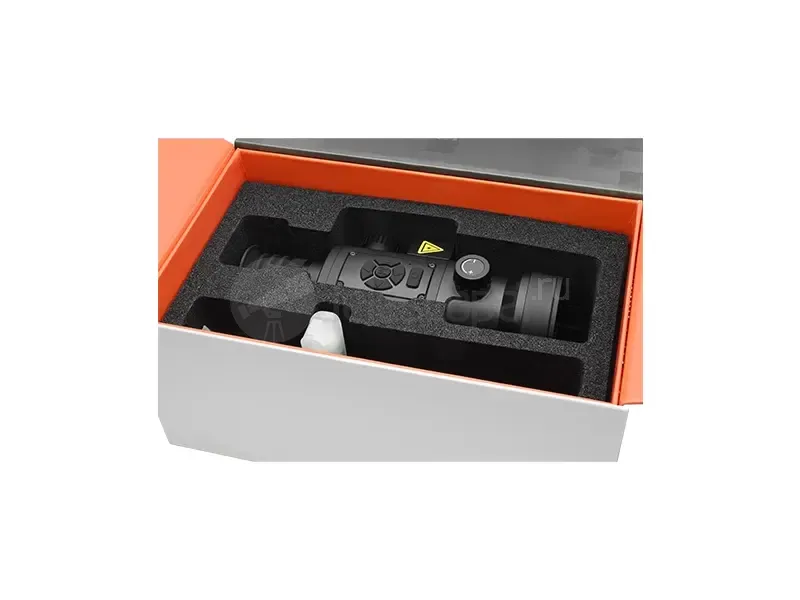

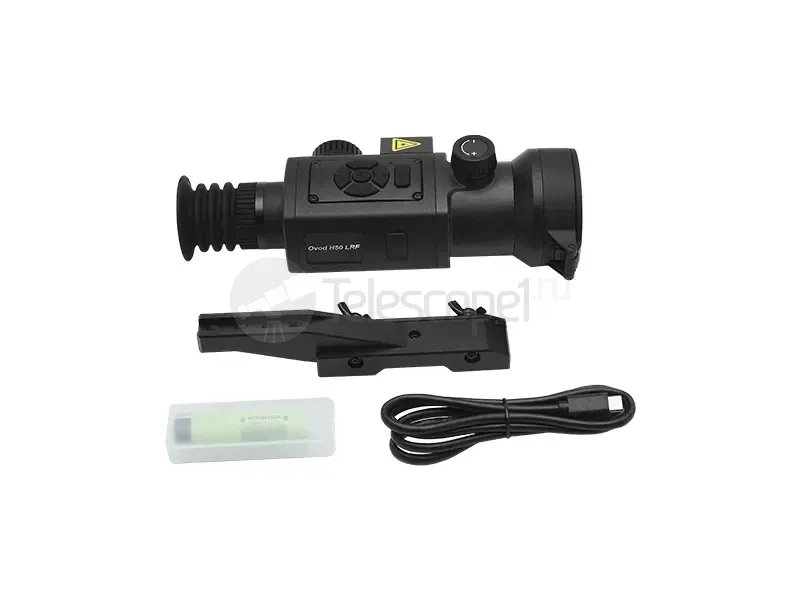

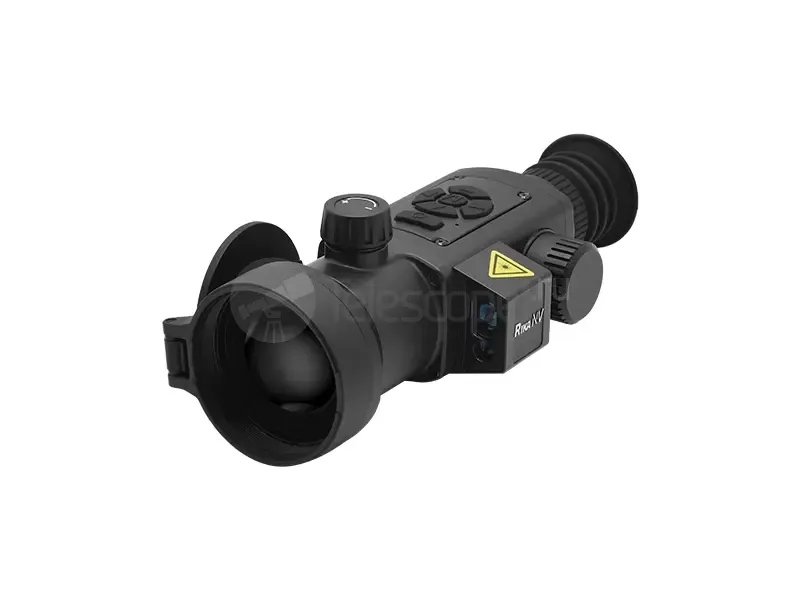

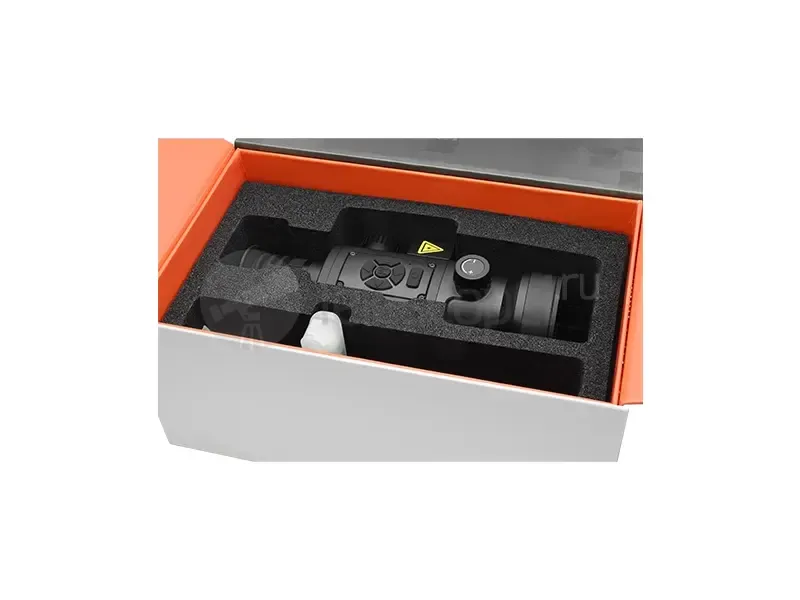

Тепловизионный прицел RikaNV Ovod H50 LRF

Данный прицельный комплекс создавался для гражданского использования, отвечая требованиям высокоточной стрельбы, охоты в сложных условиях и применения в поисково-спасательных операциях. Ключевой инженерной задачей являлась разработка прибора, который делает передовые технологии максимально доступными, сохраняя при этом бескомпромиссную надежность и функциональность. Приоритетом было создание сбалансированного решения, где ресурсы были направлены на наиболее критичные для производительности компоненты. Так, в прицел был заложен светосильный германиевый объектив такого класса, который зачастую не встречается даже в более дорогих моделях, поскольку именно качество оптики является фундаментом для реализации потенциала всей системы.

Тепловизионный модуль

В основе прибора лежит неохлаждаемый микроболометр на основе оксида ванадия (VOx) с разрешением 640x512 пикселей и шагом пикселя 12 мкм. Ключевым итоговым параметром, определяющим качество изображения, является системная температурная чувствительность (NETD), которая в данной модели не превышает 15 мК. Этот показатель является результатом синергии высокочувствительного сенсора, светосильной оптики и проприетарных алгоритмов обработки изображения.

Оптическая система

С точки зрения оптической инженерии, для достижения максимальной производительности в длинноволновом ИК-диапазоне (LWIR) германий (Ge) является безальтернативным материалом для изготовления линз объектива. Его выбор — это фундаментальное проектное решение. Материалы, подобные халькогенидным стеклам, являются компромиссом в пользу снижения стоимости, но уступают по ключевым параметрам: коэффициент пропускания германия с просветляющим покрытием достигает 95-98%, а высокий показатель преломления (n ≈ 4.0) позволяет спроектировать оптическую схему с минимальным количеством аберраций.

Объектив F50/0.9 является критически важным компонентом системы. Его светосила F/0.9 обеспечивает значительное преимущество перед объективами F/1.0 и более. Количество собираемого теплового ИК-излучения пропорционально площади входного зрачка, или обратно пропорционально квадрату F-числа. Расчет показывает, что объектив F/0.9 собирает на ≈23% больше энергии ((1/0.9²)/(1/1.0²) ≈ 1.23), чем объектив F/1.0. Этот избыточный поток ИК-излучения напрямую транслируется в повышение соотношения сигнал/шум на сенсоре, что является физической основой для получения более чистого и контрастного изображения.

Модуль лазерного дальномера

Интегрированный дальномер работает на длине волны 905 нм (класс 1, безопасен для зрения) и обеспечивает измерение дистанции до 1200 метров с точностью ±1 метр. Данные о расстоянии мгновенно передаются в баллистический калькулятор.

Блок обработки изображений

За обработку данных с сенсора отвечает проприетарный вычислительный блок с набором алгоритмов RikaNV. Алгоритмы в реальном времени производят фильтрацию шумов, повышают локальный контраст и оптимизируют динамический диапазон изображения, внося прямой вклад в итоговую температурную чувствительность системы.

Дисплейный модуль

Визуализация изображения осуществляется на AMOLED-дисплее с разрешением 1024x768 пикселей. Выбор данной технологии обусловлен ее способностью обеспечивать высокий уровень контрастности (истинный черный цвет), широким диапазоном рабочих температур и низким энергопотреблением по сравнению с LСD-аналогами.

Система питания и автономность

Энергосистема прибора спроектирована для достижения максимальной эффективности, обеспечивая до 10 часов непрерывной работы от одного стандартного Li-ion аккумулятора типа 18650. Данный показатель является достаточным для большинства продолжительных тактических или охотничьих сценариев. Фактическое время работы зависит от интенсивности использования энергоемких функций, таких как Wi-Fi и видеозапись.

Баллистический калькулятор

Прицел оснащен полнофункциональным бортовым баллистическим калькулятором. Его алгоритм способен обрабатывать комплексные данные, включая начальную скорость и баллистический коэффициент пули, а также параметры окружающей среды, такие как температура и атмосферное давление. Расчет производится с учетом точной дистанции, полученной от лазерного дальномера, и угла места цели. Для максимальной гибкости, помимо автоматического расчета, система позволяет вводить уже вычисленную во внешнем калькуляторе поправку напрямую в миллирадианах (MIL), а также вручную задавать значения дистанции и угла для внутреннего расчета.

Разрешение и тип матрицы

Матрица VOx с разрешением 640×512 и шагом пикселя 12 μm формирует изображение высокой плотности. С инженерной точки зрения, такое разрешение позволяет не просто обнаружить, но и уверенно классифицировать цель стандартного размера (1.8х0.5 м) на дистанциях, превышающих 700 метров. Уменьшенный до 12 мкм размер пикселя обеспечивает более высокое нативное оптическое увеличение и более четкое, менее пикселизированное изображение при цифровом зуме с плавными градиентами.

Системная температурная чувствительность (NETD ≤ 15 мК)

NETD (Noise Equivalent Temperature Difference) — параметр, определяющий минимальную разницу температур, которую способна различить система. Важно отметить, что показатель ≤ 15 мК является характеристикой всей системы в целом, а не только сенсора. Он достигается за счет комбинации трех ключевых факторов: 1) Использование сенсора VOx с изначально низким уровнем собственных шумов. 2) Применение светосильного германиевого объектива (F/0.9), который максимизирует количество теплового ИК-излучения, достигающего сенсора. 3) Работа проприетарных алгоритмов обработки, которые эффективно подавляют остаточные шумы без потери детализации. Такой комплексный подход гарантирует сохранение контраста и информативности изображения даже в самых сложных метеоусловиях.

Частота обновления кадров (50 Гц)

Частота обновления 50 Гц обеспечивает плавное отображение динамических сцен. Это критически важно для минимизации смазывания и шлейфов при сопровождении движущейся цели или при ведении наблюдения с подвижной платформы. Изображение остается стабильным и четким, что снижает утомляемость глаз оператора и повышает точность прицеливания.

Цветовые палитры (7 вариантов)

Наличие нескольких цветовых палитр является функциональным инструментом для адаптации визуализации под конкретные задачи. Инвертированные палитры «Горячий белый» и «Горячий черный» оптимальны для обнаружения и обеспечивают максимальную детализацию. Цветные палитры предназначены для длительного наблюдения, так как снижают нагрузку на зрение.

Система стрелковых профилей

Прибор поддерживает сохранение до семи независимых профилей пристрелки в энергонезависимой памяти. Каждый профиль хранит уникальные координаты поправок (X и Y), что позволяет использовать один прицел на нескольких единицах оружия или для разных типов боеприпасов без необходимости повторной пристрелки. После однократной калибровки для каждой конфигурации "оружие-патрон" достаточно выбрать соответствующий номер профиля в меню для обеспечения точного выстрела. Данные сохраняются даже при извлечении элемента питания.

Режим «Картинка в картинке» (PiP)

Функция «Картинка в картинке» (PiP) выводит на дисплей дополнительное окно, в котором отображается увеличенное изображение центральной области с прицельной сеткой. Основное поле зрения при этом остается неизменным, занимая большую часть экрана. Такое решение позволяет оператору выполнять высокоточное прицеливание по удаленной или малоразмерной цели, не теряя визуального контроля над окружающей обстановкой.

Цифровые прицельные сетки

Программное обеспечение прицела включает библиотеку из 7 цифровых прицельных сеток, включающих как простые, так и баллистические варианты для стрельбы выносом. Некоторые сетки реализованы в первой фокальной плоскости (FFP): их угловые размеры масштабируются пропорционально изменению кратности увеличения. Это гарантирует, что баллистические метки сетки остаются точными на любом уровне цифрового зума, что является обязательным требованием для точной стрельбы на средние и дальние дистанции. Для оптимального контраста с целью цвет сетки может быть изменен на черный или белый.

Режимы калибровки сенсора (NUC)

Для поддержания однородности изображения и устранения артефактов в приборе реализована система калибровки (Non-Uniformity Correction). Пользователю доступны три режима, выбираемых в зависимости от тактической обстановки: Автоматический (шторка срабатывает по заданному алгоритму), Ручной (шторка активируется пользователем в удобный момент) и Внешний (бесшумная калибровка, выполняемая путем закрытия объектива крышкой по команде из меню).

Активная защита сенсора

В программное обеспечение интегрирована опциональная система активной защиты сенсора (защита от солнца). При активации данной функции в меню, система непрерывно отслеживает общий уровень сигнала, поступающего с матрицы. В случае фиксации показателя, превышающего безопасный порог (что соответствует наведению на источник мощного ИК-излучения), прошивка автоматически отдает команду на закрытие внутреннего затвора, физически перекрывая доступ излучения к сенсору. Данный механизм является защитной мерой последнего рубежа и не отменяет необходимости соблюдения правил эксплуатации прибора.
