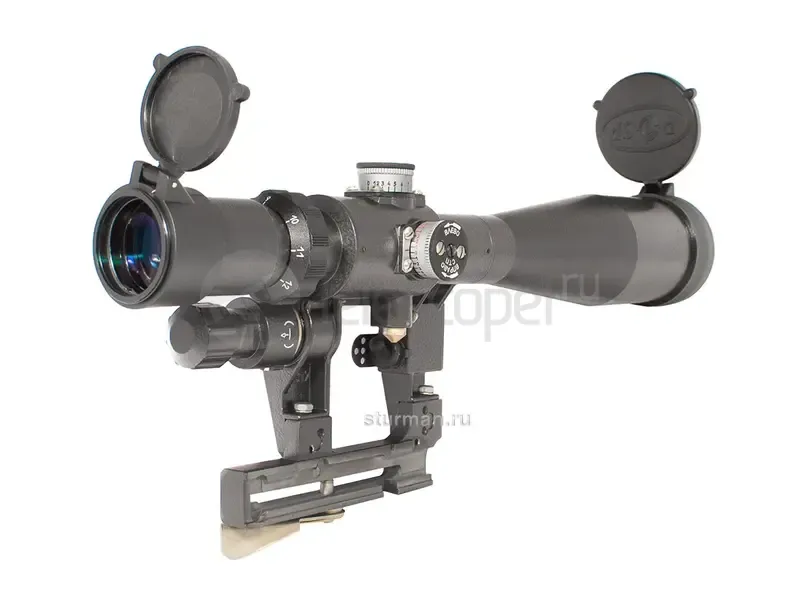

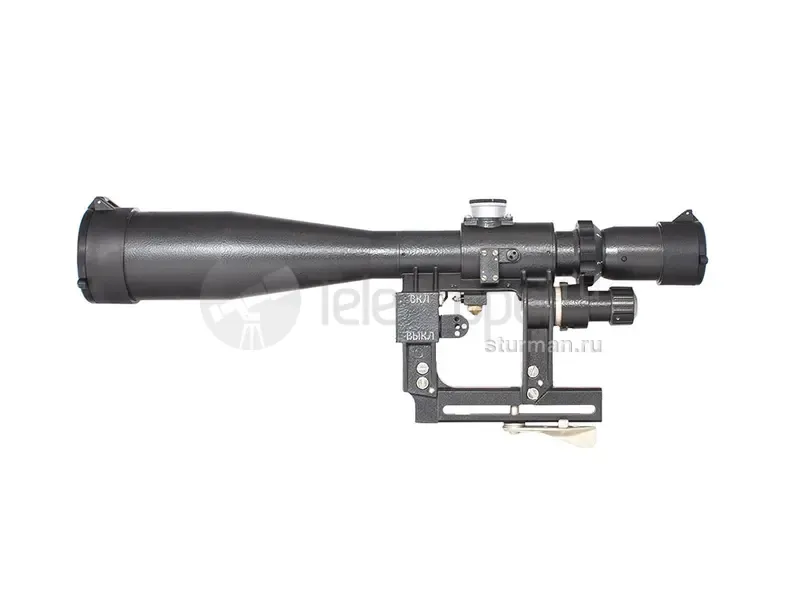

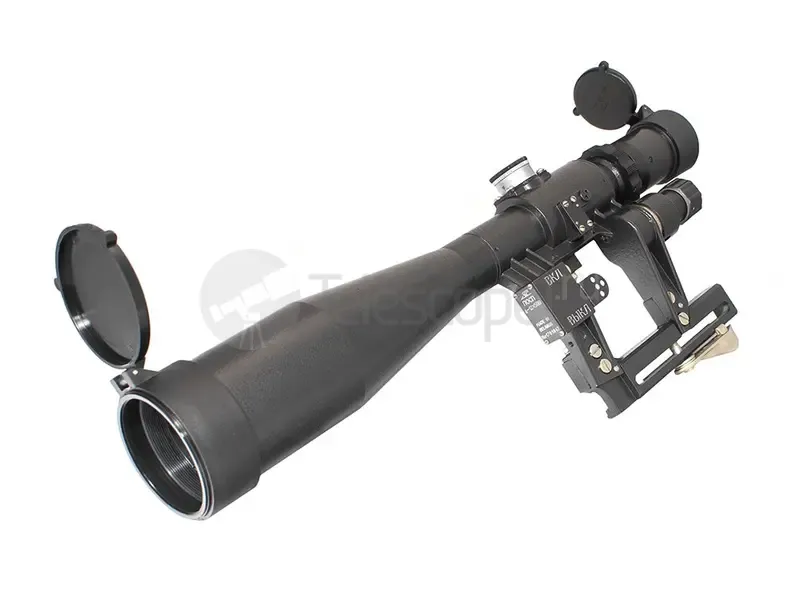

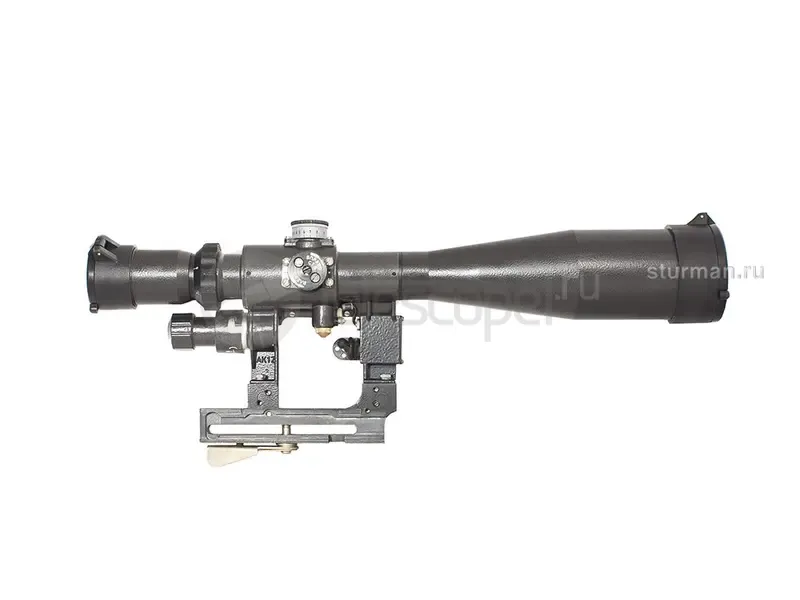

Оптический прицел БелОМО ПСПУ 6-12x50 В

Назначение оптического прицела ПСПУ 6-12x50 В

Прицел дневной оптический ПОСП 6-12x50 В - самый мощный в линейке прицелов ПОСП, предназначен для повышения точности стрельбы из охотничьих карабинов «Сайга», «Вепрь» и их модификаций. Прицел отличается надёжностью, прочностью и неприхотливостью к условиям эксплуатации. Сетка подобная ПСО с дальномерной ростовой шкалой 1,5/1000 позволяет оценить расстояние до цели и выполнять ввод поправок, без использования барабанчиков выверки.

Основные характеристики оптического прицела ПСПУ 6-12x50 В

• Конструкция влаго- и пыленепроницаема, устойчива к перепадам температур в диапазоне -40°C…+50°C
• Внутренние полости заполняются азотом
• Стойкость к ударным нагрузкам 700g.
• Крепление: боковая планка «ласточкин хвост»
• Увеличение 6 – 12 крат, объектив – 50 мм
• Угловое поле зрения 6°10' - 2°20'
• Диоптрийная коррекция окуляра в диапазоне -3 дптр…+3 дптр
• Удаление выходного зрачка 72 мм (при 6x) – 80 мм (при 12x)
• Масштабируемая прицельная сетка ПСО с ростовой дальномерной шкалой 1,5/1000
• Подсветка сетки красного цвета (отключаемая), питание в зависимости от исполнения: 1,5В 1хAА или 3В 2хLR44(AG13).
• Маховики ввода поправок по вертикали и горизонтали тактического типа. Смещение точки прицеливания: 0,5 деления (1 клик) – 20 мм /100 м.

Конструктивные особенности оптического прицела ПСПУ 6-12x50 В

Прицел оптический ПСПУ 6-12x50 В рассчитан на отдачу патронов калибром 7,62 x 54 R и 7,62 x 39. Во избежание запотевания линз при резких перепадах температуры, сборка прицела на завершающих стадиях ведется в азотной камере, таким образом во внутренних полостях прицела отсутствуют водяные пары. Вращением окуляра выполняется диоптрийная подстройка под индивидуальные параметры зрения стрелка в пределах +/- 3 диоптрии.

Прицел устанавливается на оружие с помощью цельного с корпусом бокового крепления на планку «ласточкин хвост» (до упора со стороны приклада) и фиксируется зажимным рычагом. Регулировка усилия зажима производится перестановкой рычага на зубчатой головке зажимной гайки.

Для корректировки линии прицеливания и определения СТП используются барабанчики ввода поправок (с разметкой на белом фоне). Вращение маховичка регулировки на 0,5 деления (1 клик) соответствует перемещению линии прицеливания на 20 мм на расстоянии 100 м.

Для сброса настроек на «ноль» необходимо ослабить винты на гайке маховиков и повернуть оправу до совмещения «0» с индексом на корпусе. Для возврата к заводским настройкам необходимо совместить красные штрихи на гайке и подвижной части барабанчиков.

• Оптический прицел ПСПУ 6-12x50 В
• Откидные (flip-top) крышки объектива и окуляра
• Наглазник
• Футляр
• Руководство по эксплуатации
