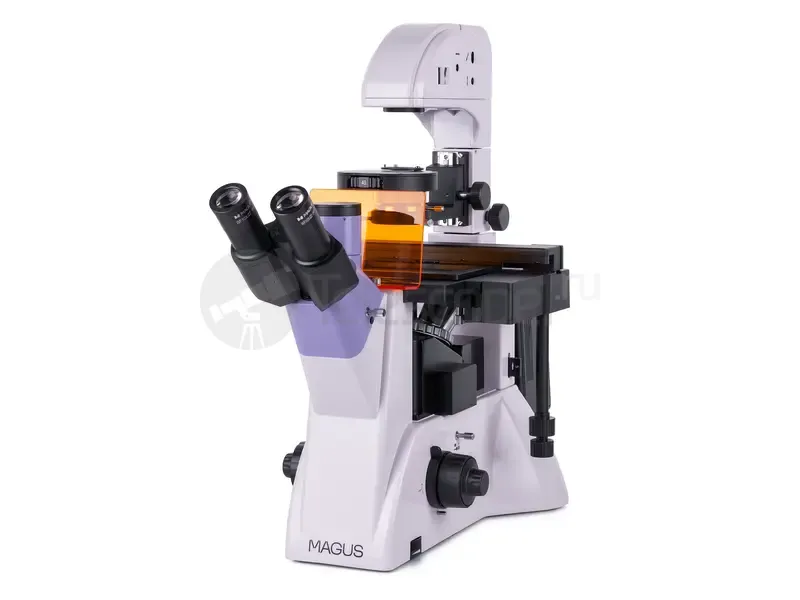

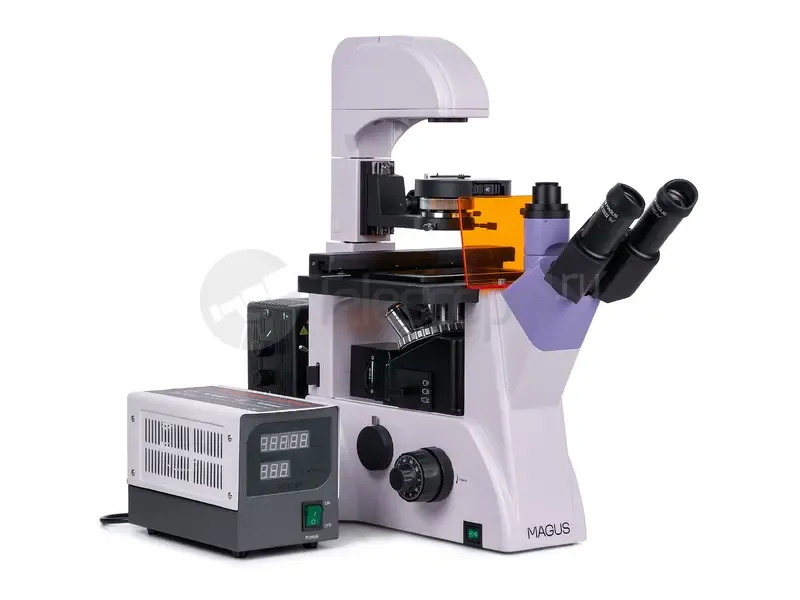

Микроскоп MAGUS Lum V500

Инвертированный люминесцентный микроскоп MAGUS Lum V500 предназначен для работы с образцами в лабораторной посуде высотой до 55 мм и толщиной дна до 1,2 мм. При отклоненном штативе осветителя возможна работа и с более габаритной посудой, высота которой достигает 165 мм. Микроскоп поддерживает работу в отраженном свете (метод исследований – люминесценция) и в проходящем свете (методы исследования – светлое поле и фазовый контраст). Основные сферы использования микроскопа: медицина, фармакология, биохимия, эпидемиология и проч.

Оптика

Микроскоп оборудован тринкулярной насадкой с вертикальным каналом визуализации. Еще один канал визуализации расположен сбоку на корпусе. Такая конструкция позволяет устанавливать на микроскоп одновременно цифровую камеру и монитор (нет в комплекте). Деление светового потока на корпусе составляет 100/0 или 0/100, на визуальной насадке – 80/20. Окулярные тубусы насадки поворачиваются на 180°, что предоставляет возможность выбрать высоту выходного зрачка, оптимально подходящую под рост пользователя.

Револьверное устройство расположено под предметным столиком, на штативе. Оно имеет шесть свободных гнезд для установки объективов. В комплектацию включены три объектива для фазового контраста и три объектива для люминесценции и светлого поля. Объективы являются планахроматами, рассчитанными на толщину дна посуды 1,2 мм и имеющими увеличенное рабочее расстояние.

Освещение

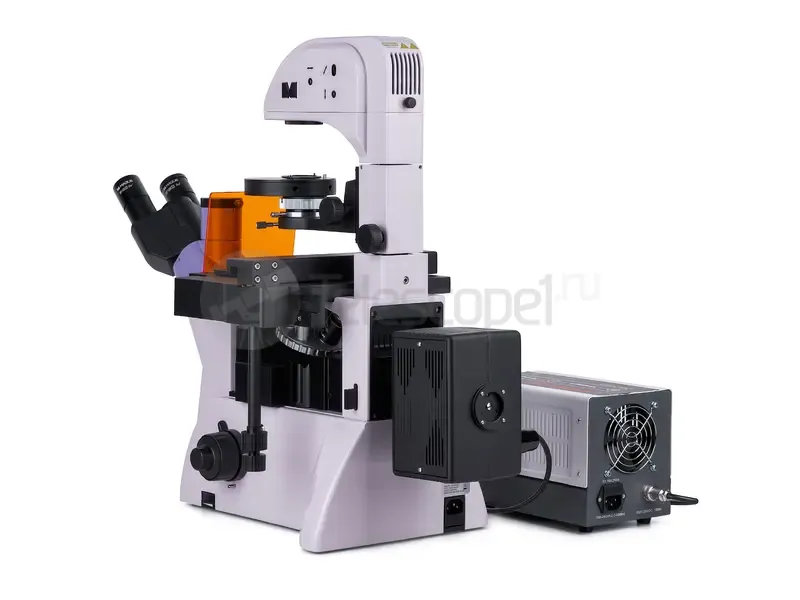

Осветитель отраженного света – ртутная лампа мощностью 100 Вт. Она вынесена в фонарь для улучшения теплоотведения и снижения риска перегрева во время длительной работы. Лампа охватывает широкий спектр длин волн и имеет пики, на которых удобно работать с разными флуоресцентными красителями. Фильтры возбуждения люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G). Ртутная лампа ярко светит, обеспечивает хорошую читаемость изображения, легко заменяется при необходимости.

Освещение проходящим светом осуществляется 30-ваттной галогенной лампой. Она светит ярко и в «теплом» диапазоне, поэтому работа на каждом объективе эффективна и комфортна для глаз. На микроскопе установлен фазово-контрастный конденсор с четырьмя отверстиями: одно используется для светлого поля, три оставшихся – для работы на фазовых объективах 10х, 20х и 40х. Фазовые кольца можно центрировать. Смена метода исследования со светлого поля на фазовый контраст и обратно осуществляется простым вращением диска – это удобно для исследователя, так как экономит его время во время работы.

Настройка освещения по методу Кёлера возможна и в проходящем, и в отраженном свете. Использование этого метода позволяет получать четкое, точно сфокусированное изображение в высоком разрешении без артефактов по полю зрения и затемнений по краям.

Механика

Предметный столик неподвижный, на нем расположен механизм для перемещения лабораторной посуды. Посуду можно двигать в горизонтальной плоскости по двум взаимно перпендикулярным направлениям. Перемещение объекта точное и плавное, в комплекте четыре держателя чашек для размещения посуды разных размеров. Фокусировка выполняется грубо и тонко, предусмотрены настройка жесткости хода и его блокировка при грубой настройке. Рукоятки фокусировки расположены коаксиально по двум сторонам корпуса.

Аксессуары

В линейке бренда представлены дополнительные аксессуары для микроскопа MAGUS Lum V500: окуляры, цифровые камеры и калибровочные слайды.

Основные особенности:

• Для работы по методу видимой люминесценции в отраженном свете, светлого поля и фазового контраста в проходящем свете
• Возможность наблюдения образцов в лабораторной посуде высотой до 55 мм, а при отклонении штатива – до 165 мм
• Ртутная лампа 100 Вт для отраженного света, галогенная лампа 30 Вт для проходящего света; настройка освещения по Кёлеру
• Четыре фильтра возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
• Тринокулярная насадка с возможностью разворота на 180°; два канала визуализации: на насадке и сбоку на корпусе; деление светового потока: 100/0 или 0/100 (на корпусе), 80/20 (на насадке)
• Предметный столик с держателями чашек разного диаметра
• Фазово-контрастный конденсор с отверстием для светлого поля и тремя отверстиями для фазового контраста

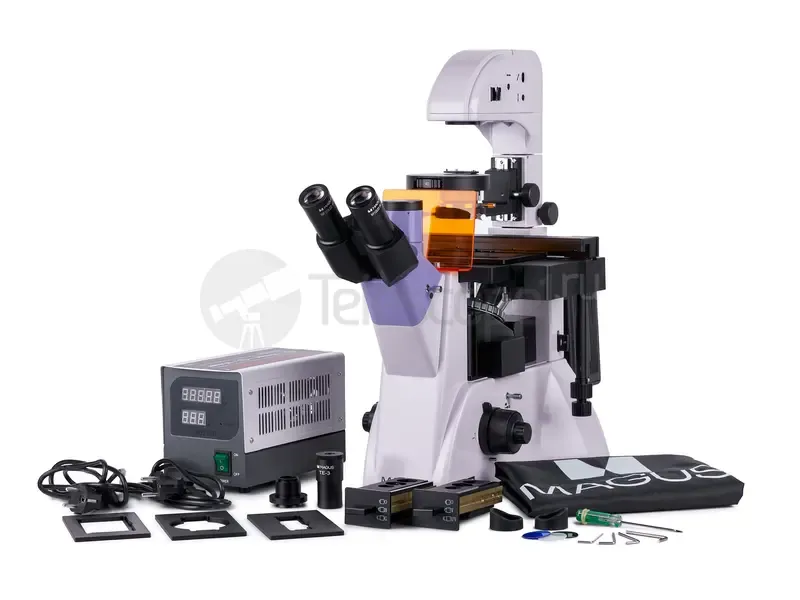

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
• Цифровая камера
• Калибровочный слайд
• Монитор

• Штатив с источником проходящего света , механизмом фокусировки, предметным столиком , кронштейном конденсора, револьвером объективов и каналом визуализации
• Фазово-контрастный конденсор
• Люминесцентный блок (2 шт.)
• Фонарь ртутной лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Вспомогательный центрирующий телескоп
• Круглая стеклянная вставка
• Механическое устройство перемещения образца
• Держатель чашек (4 шт.)
• Защитный экран
• Переходник под крепление C-mount для работы с камерой
• Блок поджига ртутной лампы
• Светофильтр
• Сетевой шнур питания (2 шт.)
• Кабель питания фонаря ртутной лампы
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
