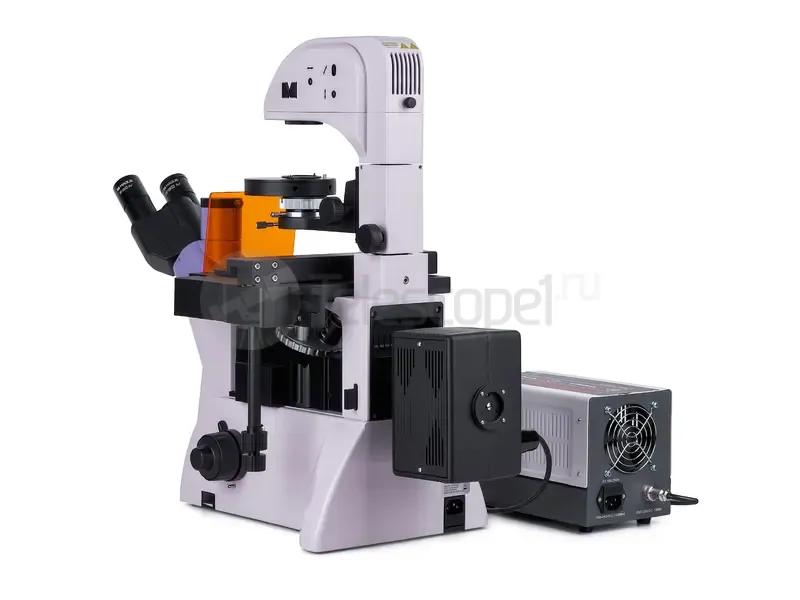

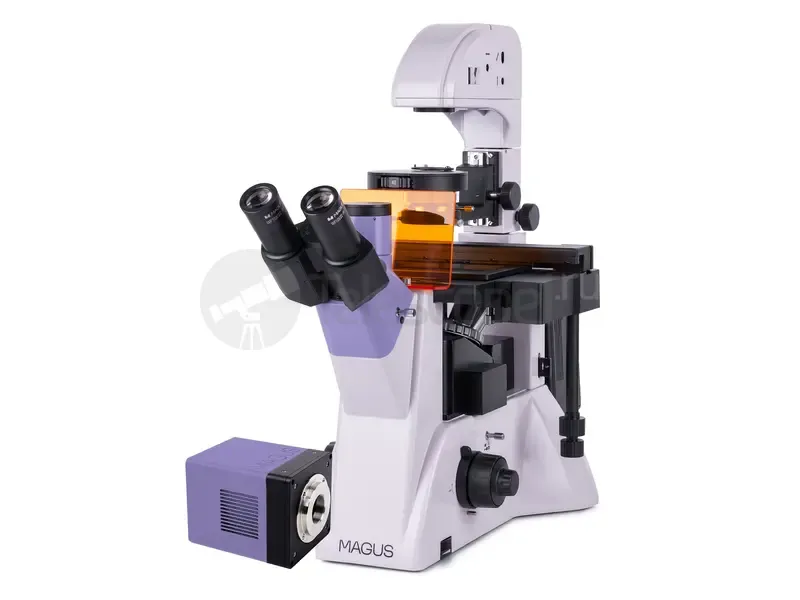

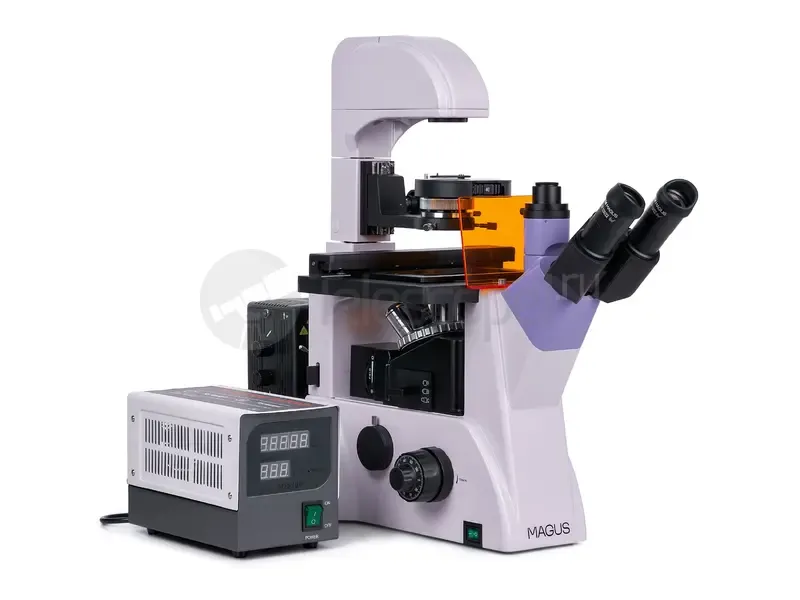

Микроскоп MAGUS Lum VD500

Инвертированный люминесцентный микроскоп MAGUS Lum V500 предназначен для работы с образцами в лабораторной посуде высотой до 55 мм и толщиной дна до 1,2 мм. При отклоненном штативе осветителя возможна работа и с более габаритной посудой, высота которой достигает 165 мм. Микроскоп поддерживает работу в отраженном свете (метод исследований – люминесценция) и в проходящем свете (методы исследования – светлое поле и фазовый контраст). Основные сферы использования микроскопа: медицина, фармакология, биохимия, эпидемиология и проч.

Цифровая камера

Цифровая камера MAGUS CLM90 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 7,1 Мпикс и формирует реалистичное изображение в разрешении 3200x2200 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.

Видеозапись ведется с частотой 51,3 или 133,8 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Оптика

Микроскоп оборудован тринкулярной насадкой с вертикальным каналом визуализации. Еще один канал визуализации расположен сбоку на корпусе. Такая конструкция позволяет устанавливать на микроскоп одновременно цифровую камеру и монитор (нет в комплекте). Деление светового потока на корпусе составляет 100/0 или 0/100, на визуальной насадке – 80/20. Окулярные тубусы насадки поворачиваются на 180°, что предоставляет возможность выбрать высоту выходного зрачка, оптимально подходящую под рост пользователя.

Револьверное устройство расположено под предметным столиком, на штативе. Оно имеет шесть свободных гнезд для установки объективов. В комплектацию включены три объектива для фазового контраста и три объектива для люминесценции и светлого поля. Объективы являются планахроматами, рассчитанными на толщину дна посуды 1,2 мм и имеющими увеличенное рабочее расстояние.

Освещение

Осветитель отраженного света – ртутная лампа мощностью 100 Вт. Она вынесена в фонарь для улучшения теплоотведения и снижения риска перегрева во время длительной работы. Лампа охватывает широкий спектр длин волн и имеет пики, на которых удобно работать с разными флуоресцентными красителями. Фильтры возбуждения люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G). Ртутная лампа ярко светит, обеспечивает хорошую читаемость изображения, легко заменяется при необходимости.

Освещение проходящим светом осуществляется 30-ваттной галогенной лампой. Она светит ярко и в «теплом» диапазоне, поэтому работа на каждом объективе эффективна и комфортна для глаз. На микроскопе установлен фазово-контрастный конденсор с четырьмя отверстиями: одно используется для светлого поля, три оставшихся – для работы на фазовых объективах 10х, 20х и 40х. Фазовые кольца можно центрировать. Смена метода исследования со светлого поля на фазовый контраст и обратно осуществляется простым вращением диска – это удобно для исследователя, так как экономит его время во время работы.

Настройка освещения по методу Кёлера возможна и в проходящем, и в отраженном свете. Использование этого метода позволяет получать четкое, точно сфокусированное изображение в высоком разрешении без артефактов по полю зрения и затемнений по краям.

Механика

Предметный столик неподвижный, на нем расположен механизм для перемещения лабораторной посуды. Посуду можно двигать в горизонтальной плоскости по двум взаимно перпендикулярным направлениям. Перемещение объекта точное и плавное, в комплекте четыре держателя чашек для размещения посуды разных размеров. Фокусировка выполняется грубо и тонко, предусмотрены настройка жесткости хода и его блокировка при грубой настройке. Рукоятки фокусировки расположены коаксиально по двум сторонам корпуса.

Аксессуары

В линейке бренда представлены дополнительные аксессуары для микроскопа MAGUS Lum V500: окуляры, цифровые камеры и калибровочные слайды.

Основные особенности микроскопа:

• Для работы по методу видимой люминесценции в отраженном свете, светлого поля и фазового контраста в проходящем свете
• Возможность наблюдения образцов в лабораторной посуде высотой до 55 мм, а при отклонении штатива – до 165 мм
• Ртутная лампа 100 Вт для отраженного света, галогенная лампа 30 Вт для проходящего света; настройка освещения по Кёлеру
• Четыре фильтра возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
• Тринокулярная насадка с возможностью разворота на 180°; два канала визуализации: на насадке и сбоку на корпусе; деление светового потока: 100/0 или 0/100 (на корпусе), 80/20 (на насадке)
• Предметный столик с держателями чашек разного диаметра
• Фазово-контрастный конденсор с отверстием для светлого поля и тремя отверстиями для фазового контраста

Основные особенности камеры:

• Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
• Разрешение 7,1 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
• 51,3 и 133,8 кадров в секунду при разрешениях 3200x2200 пикс и 1584x1100 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
• Глобальный затвор – быстрое считывание сигнала с сенсора; увеличена яркость изображения, отсутствуют ложные оптические эффекты при наблюдении подвижных объектов
• Монохромный CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, контрастнее
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
• Калибровочный слайд
• Монитор

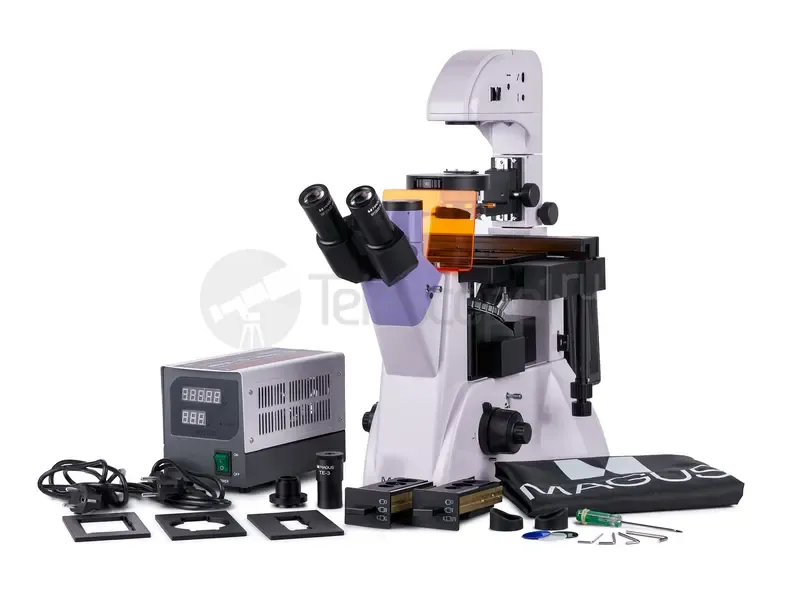

• Цифровая камера MAGUS CLM90 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Штатив с источником проходящего света , механизмом фокусировки, предметным столиком , кронштейном конденсора, револьвером объективов и каналом визуализации
• Фазово-контрастный конденсор
• Люминесцентный блок (2 шт.)
• Фонарь ртутной лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Вспомогательный центрирующий телескоп
• Круглая стеклянная вставка
• Механическое устройство перемещения образца
• Держатель чашек (4 шт.)
• Защитный экран
• Переходник под крепление C-mount для работы с камерой
• Блок поджига ртутной лампы
• Светофильтр
• Сетевой шнур питания (2 шт.)
• Кабель питания фонаря ртутной лампы
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
