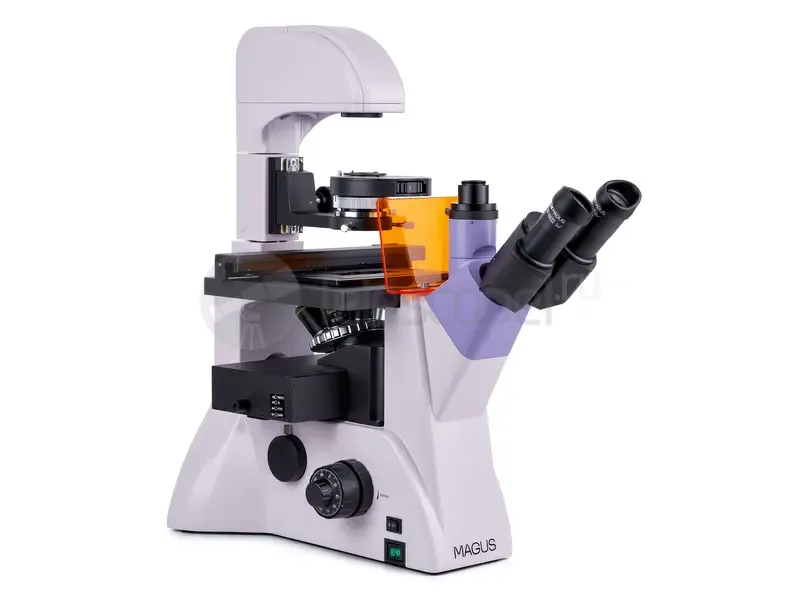

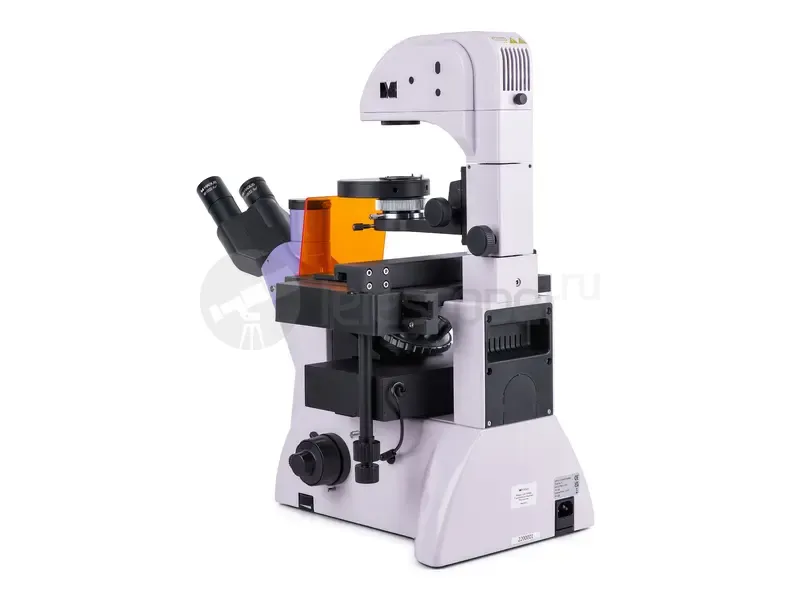

Микроскоп MAGUS Lum VD500L LCD

Микроскоп предназначен для исследования объектов при освещении отраженным светом по методу люминесценции и при освещении проходящим светом по методам светлого поля и фазового контраста.
Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра. Осветитель содержит три фильтра, обеспечивающих оптимальные условия для возбуждения люминесценции распространенных в практической работе флюорохромов DAPI, FITC и TRITC.
На микроскопе исследуют осадки жидкостей, клеточные колонии, живые клетки, культуры тканей и другие объекты в питательной среде в лабораторной посуде высотой до 55 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой. Штатив осветителя отклоняется для работы с чашками Петри или колбами высотой до 165 мм.
Микроскоп используется для иммунохимической диагностики и хромосомного анализа, выявления скрытых бактериальных и вирусных инфекций.

Цифровая камера
MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.
Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Монитор

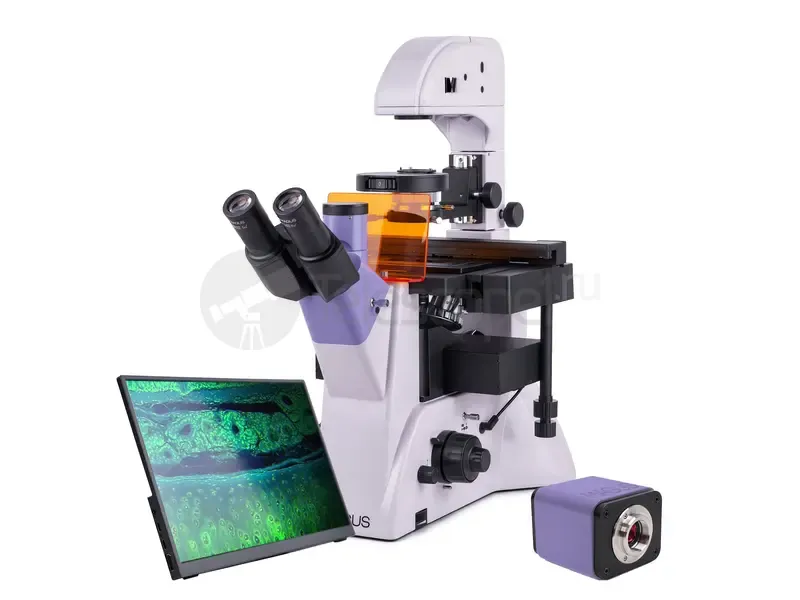

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS .
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

Визуальная насадка
Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.
Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке делится 80/20, на корпусе переключается 100/0 или 0/100.

Револьверное устройство
Револьвер на 6 объективов установлен на штатив под столиком.

Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм.
3 объектива используются для работы по методу светлого поля и методу видимой люминесценции и 3 объектива – для работы по методу фазового контраста.

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.

Предметный столик
На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен. Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят три держателя чашек под разные размеры посуды.

Осветитель видимой люминесценции
Источник возбуждения люминесценции – 5-ваттный светодиод. Осветитель содержит три фильтра возбуждения – для флюорохромов DAPI, FITC и TRITC.
В отличие от ртутных ламп светодиоды не требуют громоздких блоков питания, потребляют незначительное количество электроэнергии и не содержат вредных паров ртути. Живые клетки в светодиодном освещении не получают повреждений от УФ-излучения и дольше сохраняют жизнеспособность. Светодиоды мгновенно набирают яркость, не нагреваются при длительном использовании, при необходимости быстро выключаются. Это упрощает переход от метода светлого поля к видимой люминесценции и обратно. Срок службы светодиодов – 50 000 часов.
Для обучения в вузах рекомендуется выбирать люминесценцию на базе светодиодов как наиболее безопасную и не требующую дополнительного обслуживания.

Конденсор
Фазово-контрастный конденсор по типу вращающегося диска с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40. Фазовые кольца центрируются. Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.

Источник проходящего света
В осветителе проходящего света стоит 5-ваттный светодиод. Он излучает достаточную яркость для работы на всех объективах по методу светлого поля и фазового контраста. Цветовая температура не меняется при изменении яркости. Срок службы светодиода – 50 000 часов.

Освещение по Кёлеру в проходящем свете
Настройка освещения по Кёлеру повышает качество изображения объекта: достигается предел разрешения на каждом объективе и равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

Аксессуары
Для микроскопа разработана линейка аксессуаров.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение микроскопа на объективе, который чаще используется для работы.
Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.

Основные особенности микроскопа:

• Исследование объектов в лабораторной посуде, излучающих свечение под воздействием света возбуждения
• Методы исследований: видимая люминесценция в отраженном свете, светлое поле и фазовый контраст в проходящем свете
• Тринокулярная визуальная насадка с возможностью выбора высоты взора
• Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; деление светового потока на тринокулярной насадке 80/20, на корпусе переключается 100/0 и 0/100
• Осветители отраженного и проходящего света – экономичные светодиоды 5 Вт со сроком службы до 50 000 часов
• Настройка освещения по Кёлеру
• Отклоняемый штатив для работы с посудой высотой до 165 мм
• Фильтры возбуждения видимой люминесценции для флюорохромов DAPI, FITC и TRITC
• Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования
• Широкая линейка дополнительных аксессуаров

Основные особенности камеры:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
• Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
• 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

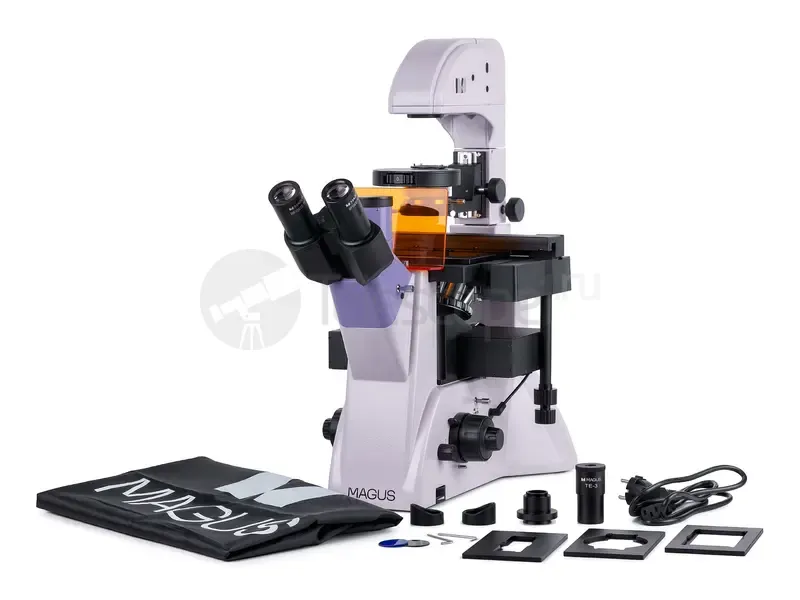

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
• Калибровочный слайд

• Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Монитор MAGUS MCD40
• Штатив со встроенным источником электропитания, осветителем отраженного света видимой люминесценции, источником проходящего света , механизмом фокусировки, предметным столиком, кронштейном конденсора, револьвером объективов и каналом визуализации
• Фазово-контрастный конденсор
• Люминесцентный блок
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Вспомогательный центрирующий телескоп
• Круглая стеклянная вставка
• Механическое устройство перемещения образца
• Держатель чашек (4 шт.)
• Защитный экран
• Переходник под крепление C-mount для работы с камерой
• Светофильтр
•
•
• Сетевой шнур питания
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
