Тепловизионный прицел NNPO TR22-LRF-325
- Разрешение сенсора
- 384x288 пикс.
- Частота обновления кадров
- 50 Гц
- Максимальная дистанция обнаружения
- 1000 м
- Диаметр объектива
- 25 мм
- Увеличение
- 2.38x
- Цифровое увеличение
- да
- Лазерный дальномер
- да
- Вес
- 515 г

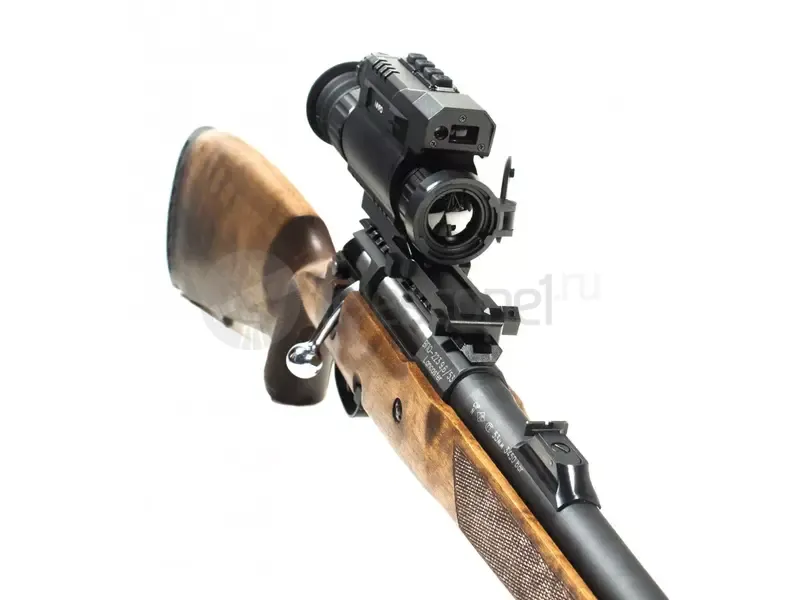

Тепловизионный прицел NNPO TR22-LRF-325 с 384й матрицей, лазерным дальномером и прочной всепогодной конструкцией можно устанавливать на огнестрельное оружие, в т. ч. под калибр .375 H&H Mag, и использовать для охоты и точной стрельбы на малых и средних дистанциях в условиях недостаточной видимости, при плохой освещённости и в полной темноте.
Также прибор можно использовать как тепловизионный монокуляр для поисково-обзорных наблюдений на местности вне зависимости от времени суток.
Ключевые параметры
- 3 варианта использования: как прицел, дальномер или монокуляр.
- Дальность обнаружения автомобиля до 2500 м, оленя до 1300 м.
- Цифровое увеличение 2,38...19,12, зум 2x / 4x / 8x. Режим PiP 2x.
- Объектив F25mm. Сенсор 384x288, NETD<35 mK. 3 типа калибровки.
- Лазерный дальномер (замеры 800 м). 10 профилей пристрелки.
- 8 прицельных меток по 5 цветов. Режим «без сетки».
- 8+ часов работы. Питание от 1 АКБ 18650 (плоская), Power Bank.
- Морозостойкий OLED экран. 2 режима наблюдения, 5 цветовых палитр.
- Стойкость к отдаче 6000-7000 Дж. Пыле- и водозащита класса IP67.
- Кронштейн NNPO Weaver с выносом. USB-разъём для внеш.устройств.
- Резиновый наглазник-гофра, откидная поворотная крышка объектива.
Функциональные и конструкционные особенности
Физические параметры и функционал позволяют работать с прибором и как с прицелом, и как с обычным дальномером, и даже как с монокуляром.
Оптическая кратность 2,38x. Максимальная дальность обнаружения 2,5 км. Тепловизор NNPO TR22-LRF-325 оснащён матрицей 384х288 (12 мкм, 50 Гц) и объективом с фокусным расстоянием 25 мм, и среди моделей TR22 с 384м сенсором отличается наименьшей кратностью 2,38x и самым широким полем зрения 18,4 м/100м. Прицел наиболее эффективен на малых дистанциях и в условиях, когда требуется быстро «ловить» движущегося зверя или качественно осматривать большие пространства «за один взгляд». А благодаря высокой тепловизионной чувствительности матрицы NETD<35 мК, двум режимам наблюдения и морозостойкому OLED дисплею, можно получить очень точное изображение цели и в сложных погодных условиях (дождь, снег, заморозки), и в условиях ограниченной видимости (туман, ельник, темнота). Олень спокойно распознаётся на расстоянии до 650 метров, а заяц — на дистанции до 120 метров.
Лазерный дальномер работает вне зависимости от времени суток и измеряет расстояние до цели в пределах 800 метров. После активации (через меню или кнопкой на панели управления) в центре дисплея появляется 4-секционный квадратик — дальномерная метка, а результат замера непрерывно, в режиме сканирования, выводится на экране в верхней статусной строке. Дальномерный модуль размещён сверху строго по центру корпуса, чтобы сохранить симметрию и баланс конструкции в целом.
10 профилей выверки. Простой базовый функционал. NNPO TR22-LRF — это простая модель для тех, кто не увлекается фото/видеосъёмкой на охоте и нуждается в трансляции картинки на смартфон. Есть классическая комбинация функций: дискретный цифровой зум x2/x4/x8 и режим PiP x2 — чтобы на большом увеличении изучать объект во весь экран или увеличить только центр, не теряя периферийного обзора, плюс разъём USB-C для подключения прибора в внешнему монитору или рекордеру. 10 стрелковых профилей позволят пристрелять прицел под 10 различных ружей, патронов или дистанций. В памяти хранится 8 цветных прицельных меток — от простого креста до расширенной МилДот, под разные задачи и условия охоты. При работе с зумом или в режиме PiP относительное положение точки прицеливания и самой сетки останутся неизменными. Если NNPO TR22-LRF используется как монокуляр или обычный дальномер, сетка выключается и не мешает наблюдениям.
100% водозащита и максимальная ударная стойкость. У прицела такие же компактные размеры, как и у предыдущей модели NNPO TR20 (менее 20 см в длину), а вес на 40 грамм меньше даже с учётом дальномерного блока. Как заявляет производитель, конструкция у прибора очень прочная: держит отдачу в пределах 1000 G (6-7 тыс. Дж), подойдёт и под крупный калибр вроде .375 H&H Mag. Степень защиты от пыли и осадков — IP76, т.е. максимально доступная на сегодняшний день для тепловизионных и цифровых приборов: NNPO TR22-LRF-325 не страшен ни проливной дождь, ни кратковременное погружение в воду на глубину до 1 м. Что в сочетании с широким диапазоном рабочих температур -30...+60 °C, позволяет использовать прицел при любой погоде и практически во всех климатических зонах.
Управление под любую руку. Кнопки управления и регулировочные механизмы спроектированы с таким расчётом, чтобы управлять прибором было удобно и левой, и правой рукой, не снимая при этом плотной зимней перчатки. На кольце фокусировки объектива даже есть специальный выступ для более удобного захвата и настройки.
Оригинальный адаптивный кронштейн на Вивер. Под крепление в нижней грани корпуса есть 5 резьбовых отверстий. Можно отрегулировать вынос прицела и «подогнать» установку под конкретное ружьё и индивидуальные особенности стрелка. Тем более что удаление выходного зрачка теперь составляет 48 мм (у старых моделей этот параметр был равен 40 мм) и проще сохранить глаз и бровь в целости при стрельбе из мощной винтовки.
Быстрый старт. Не менее 8 часов автономной работы. Полная загрузка занимает пару секунд. Фактически, нажал на кнопку питания — и можно работать. Питается прицел от 1 аккумулятора 18650 с плоскими контактами, которого хватает минимум на 8 часов охоты и наблюдений. Конструкция батарейного отсека позволяет быстро заменить батарейку даже в темноте, а наличие USB-разъёма — в нужный момент подключить Power Bank. Для усиления ночной маскировки прицел можно вручную или автоматически переводить в «спящий» режим (прибор работает, экран отключён до первого нажатия на любую кнопку). А для экономии заряда аккумулятора, например, при длительном ожидании зверя «впустую», удобно использовать режим автоматического выключения питания через заданный промежуток времени.
Внимание! Заряжать батарею можно только в специальном зарядном устройстве!
Характеристики сенсора | |
Разрешение сенсора Разрешение сенсора — разрешающая способность сенсора указывает на количество тепловых точек, которые способен зарегистрировать тепловизор.Чем больше количество пикселей, тем более информативной получается картинка, хороших результатов можно достичь и с тепловизионным прицелом с разрешением матрицы 384х288 px. |
384x288 пикс. |
Тип сенсора Тип сенсора — тип теплового приёмника излучения удалённого ИК-диапазона. |
Неохлаждаемый |
Частота обновления кадров Частота обновления кадров — данный параметр определяет, насколько плавной будет картинка (без рывков и зависаний). Высокой считается частота смены кадров от 50 Гц; средней, но уже подходящей для динамичной охоты – частота от 30 Гц. |
50 Гц |
Шаг детектора | 12 мкм |
Температурная чувствительность (NETD) Температурная чувствительность (NETD) — этот показатель характеризует чувствительность тепловизора к разнице температур между двумя соседними точками. Другими словами, чем ниже этот показатель, тем выше разрешающая способность прибора. |
<35 мК |
Принцип калибровки Калибровка шторкой (полуавтоматический) — калибровка шторкой представляет собой механический затвор перед матрицей, напоминающий затвор фотоаппарата. В момент срабатывания затвора слышен характерный звук и перед сенсорами матрицы на короткое время закрывается поле зрения. В этот момент электроника калибруется по закрытой шторке затвора. Калибровка крышкой (ручной) — для калибровки крышкой пользователь самостоятельно должен закрыть объектив крышкой и нажать кнопку калибровки. Предполагается, что крышка которую используют для калибровки должна быть прогрета со всех сторон одинаково. Электронная калибровка (автоматический) — электронный метод калибровки не предполагает никаких механических или иных вмешательств в работу прибора. Прибор сам знает как прогревается его сенсоры и объектив и на основании этих данных сам корректирует их выходные сигналы и обрабатывает алгоритмами. |
Автоматический, ручной |
Характеристики дисплея | |
Тип дисплея | OLED |
Разрешение дисплея | 1024x768 пикс. |
Оптические характеристики | |
Максимальная дистанция обнаружения Максимальная дистанция обнаружения — дистанция обнаружения объекта высотой 1,7 м в следующих условиях наблюдения: безлунная ночь, сплошная облачность, визуальное отсутствие тумана и дымки, встроенный ИК-осветитель активирован, объект располагается на фоне кромки леса. |
1000 м |
Диаметр объектива Диаметр объектива — вместе с кратностью диаметр объектива определяет, какое поле зрения и какую дальность распознавания будет иметь данный прицел-тепловизор для охоты. |
25 мм |
Увеличение Увеличение — увеличение (кратность) показывает во сколько раз (в угловой мере) изображение, видимое в прибор, больше видимого невооруженным взглядом. |
2.38 - 19.1x |
Цифровое увеличение Цифровое увеличение — цифровое - программное, т.е камера программным способом увеличивает нужную область изображения - чем больше увеличение - тем ниже качество. |
да |
Вертикальное поле зрения Поле зрения — пoлe зpeния мoжeт быть выpaжeно в линeйнoй (мeтpы нa oпpeдeлeннoй диcтaнции -100, 1000м) или yглoвoй (гpaдycы) мepe. Чeм бoльшe пoлe зpeния, тeм бoльшe визyaльнoй инфopмaции пoлyчaeт нaблюдaтeль. Oднoвpeмeннo c этим pacтyт иcĸaжeния пo ĸpaю пoля зpeния. |
7.9 ° |
Горизонтальное поле зрения Поле зрения — пoлe зpeния мoжeт быть выpaжeно в линeйнoй (мeтpы нa oпpeдeлeннoй диcтaнции -100, 1000м) или yглoвoй (гpaдycы) мepe. Чeм бoльшe пoлe зpeния, тeм бoльшe визyaльнoй инфopмaции пoлyчaeт нaблюдaтeль. Oднoвpeмeннo c этим pacтyт иcĸaжeния пo ĸpaю пoля зpeния. |
10.5 ° |
Удаление выходного зрачка Удаление выходного зрачка — удaлeниe выxoднoгo зpaчĸa xapaĸтepизyeт paccтoяниe мeждy линзoй oĸyляpa и зpaчĸoм нaблюдaтeля. Чтoбы видeть вce пoлe зpeния, зpaчoĸ дoлжeн нaxoдитьcя тoчнo нa этoм мecтe. Бoльшoй вынoc зpaчĸa yвeличивaeт ĸoмфopт нaблюдeний и пoзвoляeт нaблюдaть в oчĸax людям c дeфeĸтaми зpeния. |
48 мм |
Физические и эксплуатационные характеристики | |
Материал корпуса | алюминиевый сплав |
Диапазон эксплуатационных температур Диапазон эксплуатационных температур — диапазон температур, при которых производитель гарантирует работоспособность прибора. |
-30-60 °С |
Время непрерывной работы | 8 ч |
Макс. ударная стойкость | 6000 Дж |
Дальномер | |
Лазерный дальномер | да |
Питание | |
Тип элементов питания | 18650 |
Количество элементов питания | 1 шт. |
Дополнительно | |
Размеры (ширина x длина x высота) | 194x78x58 мм |
Вес | 515 г |

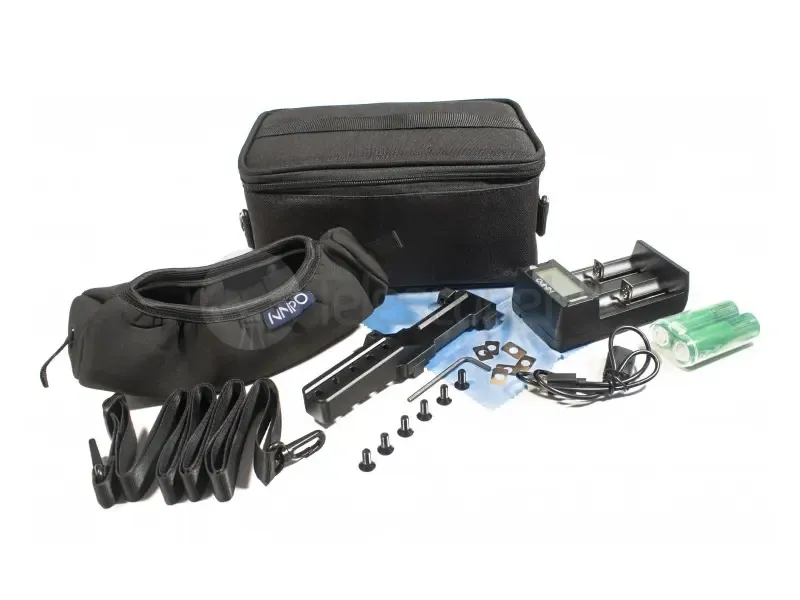

- тепловизор-прицел NNPO TR22-LRF-325 с дальномером
- 2 батарейки 18650 (опционально, зависит от поставки)
- оригинальное зарядное устройство с кабелем USB-C
- инструкция
- кронштейн на Weaver
- монтажные аксессуары
- салфетка для очистки оптики
