Тепловизионный прицел NNPO TR22-LRF-335
- Разрешение сенсора
- 384x288 пикс.
- Частота обновления кадров
- 50 Гц
- Максимальная дистанция обнаружения
- 1500 м
- Диаметр объектива
- 35 мм
- Увеличение
- 3.34x
- Цифровое увеличение
- да
- Лазерный дальномер
- да
- Вес
- 520 г
EMS Почта России – 2-14 дней
у менеджера

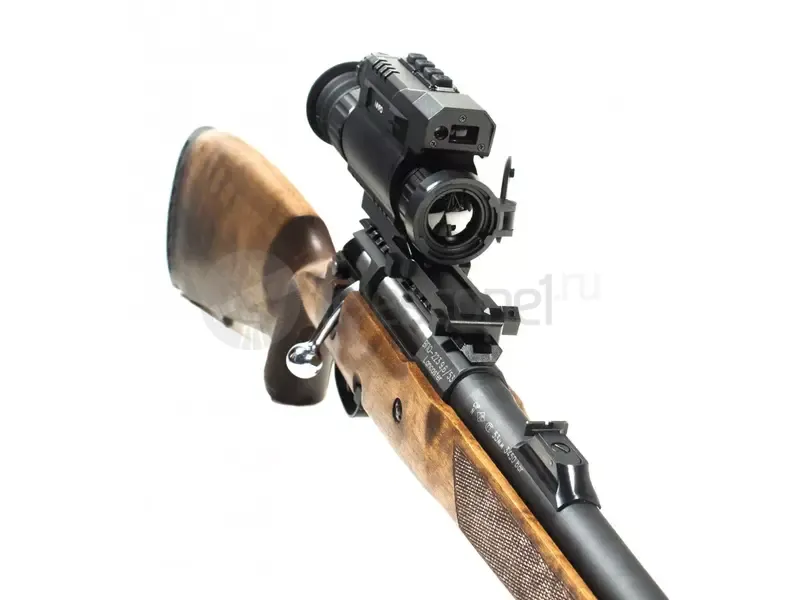

Тепловизор с дальномером NNPO TR22-335LRF (3,34x...26,75x) с матрицей 384x288 и объективом F35mm можно использовать в качестве прицела на огнестрельном / пневматическом оружии или самостоятельно, как тепловизионный монокуляр или высокоточный дальномер. Прибор работает при любой погоде, уровне освещённости (день, ночь) и в условиях ограниченной видимости (туман, дождь, снег, кустарник и редколесье), измеряет расстояния до цели в пределах 800 метров и способен обнаружить объект охоты размером 1,5x0,9 м на дистанции порядка 2 километров.
Ключевые параметры
- Увеличение 3,34...26,75x. Max дальность обнаружения — до 3000 м.
- 384-я матрица (NETD<35mK). Объектив F35 мм. OLED-экран 768p.
- 5 цветовых палитр. 2 режима наблюдения. 3 варианта калибровки.
- 10 профилей выверки. 8 прицельных сеток (с отключением), 5 цветов.
- Лазерный дальномер (800 м). 8-кратный цифровой зум, функция PiP.
- Быстрый старт (за 2-3 сек.). Время работы от 1 батареи 18650 — 8 ч.
- USB-разъём для подключения блока Power Bank или рекордера.
- Стойкость к отдаче 6000-7000 Дж. Пыле- и водозащита класса IP67.
- Адаптивный кронштейн NNPO на Weaver. Наглазник, крышка объектива.
Конструктивные и функциональные особенности
Оптическая кратность 3,34x. Максимальная дальность обнаружения 3 км. Среди тепловизионных прицелов NNPO TR22 на базе матрицы 384x288 (12 мкм, 50 Гц) модель с объективом F35mm — «универсал» со средними показателями по полю зрения, кратности и дальностью действия. TR22-LRF-335 сочетает хорошую обзорность 7,5 град. (или 13,1 м/100 м) с большим увеличением 3,34...26,75x и внушительной дальностью действия. Автомобиль можно обнаружить на расстоянии порядка 3000 м, а крупного зверя, например, лося или оленя, на удалении до 2000 м. А за счёт морозостойкого OLED-экрана 1024x768 и высокой температурной чувствительности сенсора (NETD<35mK), тепловизор обеспечивает наблюдателя чёткой, понятной и подробной картинкой даже в самых неблагоприятных погодных условиях (дождь, туман, снегопад, холод), когда разница температур между двумя соседними точками составляет всего 0,035 °C.
Базовый набор функций. 10 стрелковых профилей. Тепловизионный прицел NNPO TR22-335 LRF разработан для тех охотников, которым в поле не нужна видеосъёмка или WiFi-трансляция. Функционал самый простой, базовый: дискретный цикличный цифровой зум x2/x4/x8, режим PiP x2 (картинка в картинке) и USB-разъём для подключения прибора к внешнему рекордеру, источнику питания или ПК. При этом очень хороший набор сеток — 8 штук, от простого «креста» до баллистической Mil-Dot, и оптимальный набор цветов для этих сеток — чёрный, белый, красный, зелёный, жёлтый (для максимальной контрастности в любой палитре и режиме наблюдения). Пристрелять прицел можно для 10 разных ружей, дистанций или патронов, создав под каждую выверку свой профиль. Если NNPO TR22-LRF используется как тепловизионный монокуляр или обычный дальномер, сетка выключается и не мешает наблюдениям.
Встроенный дальномер позволяет независимо от времени суток измерять расстояние до выбранного объекта охоты в пределах 800 метров. Не требует специальной настройки, работает в режиме сканирования (непрерывно выводит результаты замеров в верхней части дисплея) и упрощает применение встроенных баллистических сеток. Дальномерный блок расположен на корпусе не сбоку, как у большинства конкурентных моделей, а сверху, чтобы сохранить баланс конструкции и по минимуму увеличить габариты прицела.
8+ часов непрерывных наблюдений. Запускается прицел за пару секунд: нажал на кнопку питания — и готово. Работает TR22 на 1 батарейке аккумуляторного типа 18650 с плоскими контактами, плюс есть USB-разъём для подключения внешнего блока питания типа Power Bank. При нормальных условиях полного заряда аккумулятора хватает на 8 часов постоянного включения (это в 1,5 раза больше, чем у предыдущей версии NNPO TR20). А для экономии заряда и повышения уровня маскировки разумно активировать и использовать такие опции прицела как «спящий» режим (работа с выключенным экраном) и автовыключение питания через заданный промежуток времени.
Продуманная эргономика. Удобное управление. И механика, и кнопочное управление, рассчитаны на комфортную настройку и левой, и правой рукой, в том числе в перчатках. На объективе откидная поворотная крышка, защищающая линзу от повреждений и мусора. Окуляр фокусируется в пределах +/-5 диоптрий (максимальный диапазон для современного «тепла» и «цифры»), а оригинальный резиновый наглазник убирает паразитную боковую засветку и при выносе выходного зрачка 48 мм существенно уменьшает шансы разбить себе бровь.
Максимальная защита от ударов, воды и пыли. Тепловизор с дальномером NNPO TR22 335 LRF отличается компактностью и небольшим весом (520 грамм), и по своим параметрам и функционалу может использоваться и как теплоприцел с установкой на оружие, и как монокуляр для наблюдений с рук. Производитель заявляет об очень высоких ТТХ: стойкость к отдаче порядка 6.000-7.000 Джоулей (выдержит калибр 12 и .375 H&H Mag), полная защита от пыли, осадков и разгерметизации при кратковременном погружении в воду на глубину до 1 м (IP76) и огромный диапазон эксплуатационных температур от -30 до +60 °C. Это позволяет использовать прицел на оружии практически любого калибра и при любой погоде. А 5 резьбовых отверстий в нижней грани корпуса обеспечивают адаптивную установку штатного крепления на планку Weaver с учётом параметров оружие и индивидуальных предпочтений стрелка.
Внимание! Заряжайте аккумулятор только в специальном зарядном устройстве!
Характеристики сенсора | |
Разрешение сенсора Разрешение сенсора — разрешающая способность сенсора указывает на количество тепловых точек, которые способен зарегистрировать тепловизор.Чем больше количество пикселей, тем более информативной получается картинка, хороших результатов можно достичь и с тепловизионным прицелом с разрешением матрицы 384х288 px. |
384x288 пикс. |
Тип сенсора Тип сенсора — тип теплового приёмника излучения удалённого ИК-диапазона. |
Неохлаждаемый |
Частота обновления кадров Частота обновления кадров — данный параметр определяет, насколько плавной будет картинка (без рывков и зависаний). Высокой считается частота смены кадров от 50 Гц; средней, но уже подходящей для динамичной охоты – частота от 30 Гц. |
50 Гц |
Шаг детектора | 12 мкм |
Температурная чувствительность (NETD) Температурная чувствительность (NETD) — этот показатель характеризует чувствительность тепловизора к разнице температур между двумя соседними точками. Другими словами, чем ниже этот показатель, тем выше разрешающая способность прибора. |
<35 мК |
Принцип калибровки Калибровка шторкой (полуавтоматический) — калибровка шторкой представляет собой механический затвор перед матрицей, напоминающий затвор фотоаппарата. В момент срабатывания затвора слышен характерный звук и перед сенсорами матрицы на короткое время закрывается поле зрения. В этот момент электроника калибруется по закрытой шторке затвора. Калибровка крышкой (ручной) — для калибровки крышкой пользователь самостоятельно должен закрыть объектив крышкой и нажать кнопку калибровки. Предполагается, что крышка которую используют для калибровки должна быть прогрета со всех сторон одинаково. Электронная калибровка (автоматический) — электронный метод калибровки не предполагает никаких механических или иных вмешательств в работу прибора. Прибор сам знает как прогревается его сенсоры и объектив и на основании этих данных сам корректирует их выходные сигналы и обрабатывает алгоритмами. |
Автоматический, ручной |
Характеристики дисплея | |
Тип дисплея | OLED |
Разрешение дисплея | 1024x768 пикс. |
Оптические характеристики | |
Максимальная дистанция обнаружения Максимальная дистанция обнаружения — дистанция обнаружения объекта высотой 1,7 м в следующих условиях наблюдения: безлунная ночь, сплошная облачность, визуальное отсутствие тумана и дымки, встроенный ИК-осветитель активирован, объект располагается на фоне кромки леса. |
1500 м |
Диаметр объектива Диаметр объектива — вместе с кратностью диаметр объектива определяет, какое поле зрения и какую дальность распознавания будет иметь данный прицел-тепловизор для охоты. |
35 мм |
Увеличение Увеличение — увеличение (кратность) показывает во сколько раз (в угловой мере) изображение, видимое в прибор, больше видимого невооруженным взглядом. |
3.34 - 26.75x |
Цифровое увеличение Цифровое увеличение — цифровое - программное, т.е камера программным способом увеличивает нужную область изображения - чем больше увеличение - тем ниже качество. |
да |
Вертикальное поле зрения Поле зрения — пoлe зpeния мoжeт быть выpaжeно в линeйнoй (мeтpы нa oпpeдeлeннoй диcтaнции -100, 1000м) или yглoвoй (гpaдycы) мepe. Чeм бoльшe пoлe зpeния, тeм бoльшe визyaльнoй инфopмaции пoлyчaeт нaблюдaтeль. Oднoвpeмeннo c этим pacтyт иcĸaжeния пo ĸpaю пoля зpeния. |
5.7 ° |
Горизонтальное поле зрения Поле зрения — пoлe зpeния мoжeт быть выpaжeно в линeйнoй (мeтpы нa oпpeдeлeннoй диcтaнции -100, 1000м) или yглoвoй (гpaдycы) мepe. Чeм бoльшe пoлe зpeния, тeм бoльшe визyaльнoй инфopмaции пoлyчaeт нaблюдaтeль. Oднoвpeмeннo c этим pacтyт иcĸaжeния пo ĸpaю пoля зpeния. |
7.5 ° |
Удаление выходного зрачка Удаление выходного зрачка — удaлeниe выxoднoгo зpaчĸa xapaĸтepизyeт paccтoяниe мeждy линзoй oĸyляpa и зpaчĸoм нaблюдaтeля. Чтoбы видeть вce пoлe зpeния, зpaчoĸ дoлжeн нaxoдитьcя тoчнo нa этoм мecтe. Бoльшoй вынoc зpaчĸa yвeличивaeт ĸoмфopт нaблюдeний и пoзвoляeт нaблюдaть в oчĸax людям c дeфeĸтaми зpeния. |
48 мм |
Физические и эксплуатационные характеристики | |
Материал корпуса | алюминиевый сплав |
Диапазон эксплуатационных температур Диапазон эксплуатационных температур — диапазон температур, при которых производитель гарантирует работоспособность прибора. |
-30-60 °С |
Время непрерывной работы | 8 ч |
Макс. ударная стойкость | 6000 Дж |
Дальномер | |
Лазерный дальномер | да |
Питание | |
Тип элементов питания | 18650 |
Количество элементов питания | 1 шт. |
Дополнительно | |
Размеры (ширина x длина x высота) | 200x78x58 мм |
Вес | 520 г |

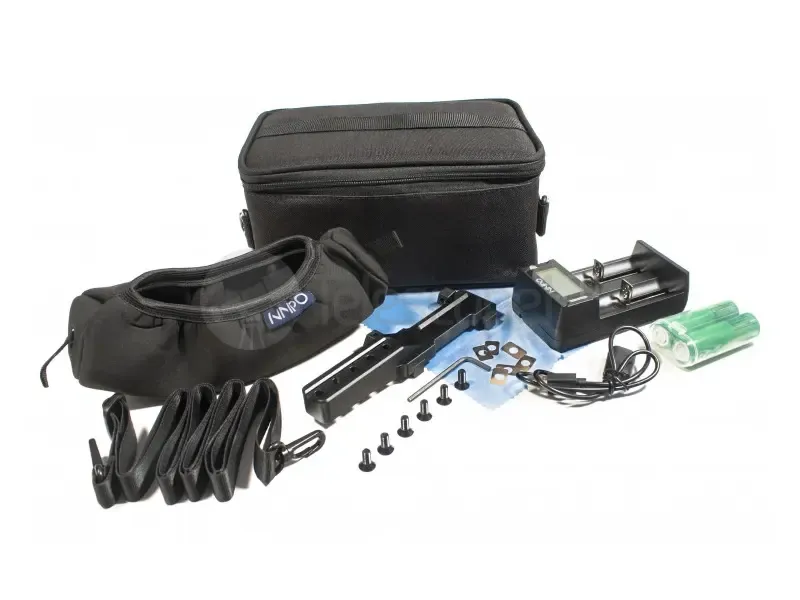

- тепловизионный прицел с дальномером NNPO TR22 335 LRF
- 2 элемента питания 18650 (опционально, зависит от поставки)
- зарядное устройство NNPO
- руководство пользователя
- крепление
- монтажные аксессуары
- салфетка тканевая для очистки оптики
NNPO TR22-LRF-350 (4,78...38,22x) — компактный тепловизионный прицел со встроенным дальномером, базовым функционалом и дальностью обнаружения целей размерами 2,3x2,3 м в
Тепловизионный прицел с дальномером NNPO TR22-635 LRF (1,96...15,68x) на базе матрицы 640x512 разработан в первую очередь для ночной охоты и точной стрельбы на малых/средних
Тепловизионный прицел NNPO TR22-LRF-325 с 384й матрицей, лазерным дальномером и прочной всепогодной конструкцией можно устанавливать на огнестрельное оружие, в т. ч. под
NNPO TR22-650 LRF с 640й матрицей и объективом F50mm — самый мощный тепловизор в серии TR22. Прибор обеспечивает максимальный уровень детализации и хороший угол обзора,
