Тепловизионный прицел NNPO TR22-LRF-650
- Разрешение сенсора
- 640x512 пикс.
- Частота обновления кадров
- 50 Гц
- Максимальная дистанция обнаружения
- 1800 м
- Диаметр объектива
- 50 мм
- Увеличение
- 2.8x
- Цифровое увеличение
- да
- Лазерный дальномер
- да
- Вес
- 545 г
NNPO TR22-650 LRF с 640й матрицей и объективом F50mm — самый мощный тепловизор в серии TR22. Прибор обеспечивает максимальный уровень детализации и хороший угол обзора, способен обнаружить оленя в пределах 2,5 км и показывает наилучшую эффективность на средних и дальних дистанциях. Наличие дальномера позволяет измерять расстояние до объектов в пределах 800 метров и адекватно работать с баллистическими сетками.
Можно использовать как тепловизионный прицел для охоты, и как тепловизор-монокуляр для поиска и наблюдений днём и в условиях ограниченной видимости.
Ключевые параметры
- Используется как тепловизионный прицел, монокуляр или дальномер.
- Сенсор 640x512 (12 мкм, NETD<35 mK), три способа калибровки.
- Объектив F50mm. Обнаружения цели 1,5x0,9 м в пределах 2,5 км.
- Оптическое увеличение 2,8x, .цифровой зум 2x / 4x / 8x. PiP 2x.
- Лазерный дальномер (800 м). 10 профилей. 8 разноцветных меток.
- 8+ часов работы от 1 аккумулятора 18650. Подключение к Power Bank.
- Морозостойкий OLED экран. 2 режима наблюдения, 5 цветовых палитр.
- Стойкость к отдаче 6000-7000 Дж. Пыле- и водозащита класса IP67.
- Адаптивный кронштейн NNPO на Weaver. Наглазник, крышка объектива.
Функциональные и конструкционные особенности
Цифровое увеличение 2,8...22,38x. Дальность обнаружения зверя — до 2,5 км. Прицел оснащён высокочувствительной матрицей 640x512 (12 мкм, 50 Гц, NETD<35mK) и объективом с фокусным расстоянием 50 мм, является самым светосильным и дальнобойным в серии TR. Оптическая кратность 2,8x сочетается с очень хорошим полем зрения 8,8 (или 15,4 м/100м) и высокой дальностью обнаружения: порядка 4000 м для работающего автомобиля (2,3x2,3 м) и до 2500 метров для крупного зверя типа лося или оленя (1,5x0,9 м). Параметры матрицы, высококонтрастный OLED-дисплей и продвинутые алгоритмы обработки данных позволяют получать чёткое и хорошо детализированное изображение цели и фоновых предметов даже в сложных погодно-световых условиях (холодная зимняя ночь, туманное осеннее утро, жаркий летний полдень).
Встроенный лазерный дальномер не нуждается в сложных настройках и юстировке, включается одним нажатием кнопки и в режиме сканирования работает при любой освещённости. После включения результаты измерений непрерывно выводятся в верхней инфо-строке дисплея. Дальность замеров составляет порядка 800 м.
10 стрелковых профилей. Базовый функционал NNPO TR22-650 LRF рассчитан на тех охотников, кто не ведёт видеосъёмку во время наблюдений и не использует возможности WiFi / Bluetooth. Есть цикличный дискретный цифровой зум x2/x4/x8, увеличивающий оптическую кратность с 2,8 до 22,38x, и режим PiP, обеспечивающий точное прицеливание по месту без потери поля зрения. Можно создать до 10 профилей выверки как для 10 различных ружей, так и для одного ружья с пристрелкой на 10 различных дистанциях. В каждом профиле выбирается своя прицельная сетка оптимальной конфигурации (8 вариантов, от простого «креста» до сложной МилДот) и цвета (белый, чёрный, красный, жёлтый, зелёный). Если же тепловизор предполагается использовать не как прицел, а как монокуляр, сетку можно выключить, чтоб не мешала наблюдениям.
Быстрая загрузка, длительная работа. Тепловизор включается быстро — за 2 секунды, работает долго: от новой аккумуляторной батареи 18650 с плоскими контактами — не менее 8 часов, от внешнего блока питания типа Power Bank (USB-C, 5V) — не менее 10-12 часов (зависит от ёмкости блока). Для повышения маскировки в ночное время и разумной экономии заряда аккумулятора можно использовать «спящий» режим с ручной и автоматической активацией и функцию автовыключения питания с ручной настройкой временного интервала. Зарядка аккумулятора выполняется только в специальном зарядном устройстве!
Комфортное управление и эргономика. За счёт выноса дальномерного модуля на верхнюю грань корпуса конструкция получилась более компактной и сбалансированной. Механика и электронно-кнопочное управление тепловизора NNPO TR22-LRF рассчитаны под руку в перчатке, и расположены оптимально удобно как для левши, так и для правши. Диапазон фокусировки окуляра выставлен по максимуму для «тепла» и «цифры» — в пределах +/- 5 диоптрий, и большинство охотников смогут пользоваться прицелом без очков. Откидная поворотная крышка защищает объектив от воды и пыли, а резиновый наглазник убирает боковую засветку и при удалении выходного зрачка 48 мм существенно уменьшает шансы получить синяк или разбить себе бровь.

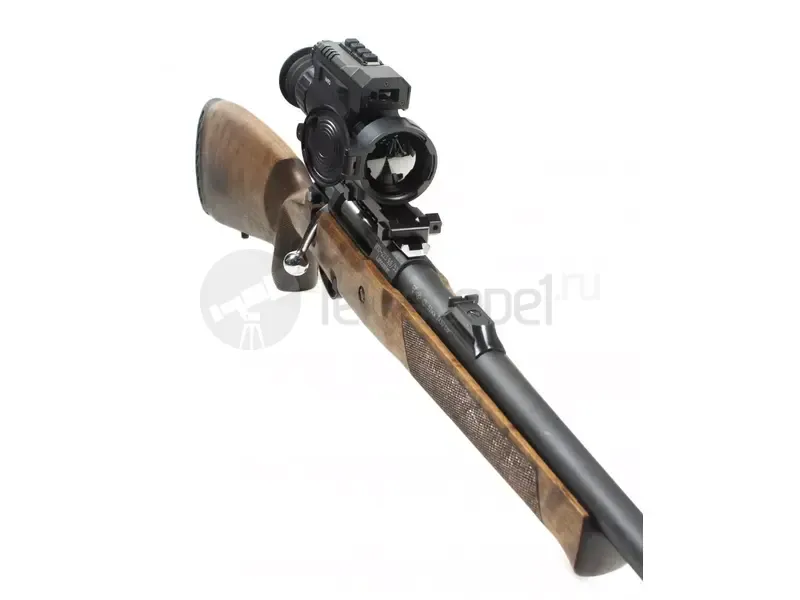

Максимальная защита от ударов, воды и пыли. Адаптивное крепление на Weaver. За счёт своих физических и эксплуатационных параметров, тепловизионный прицел с дальномером NNPO TR22-650 LRF подходит и для точного наведения оружия на цель, и для длительных наблюдений с рук. По данным производителя, прибор способен выдержать ударные нагрузки в пределах 6000-7000 Джоулей (включая калибр .375 H&H Magnum), сохраняет герметичность под проливным дождём и при кратковременном погружении в воду (класс защиты IP67) и будет работать как в очень холодном, так и очень жарком климате при температуре от -30 до +60 °C. 5 резьбовых отверстий в нижней грани корпуса плюс фирменное крепление на планку вивер обеспечивают возможность адаптивной установки прицела на оружие.
Характеристики сенсора | |
Разрешение сенсора Разрешение сенсора — разрешающая способность сенсора указывает на количество тепловых точек, которые способен зарегистрировать тепловизор.Чем больше количество пикселей, тем более информативной получается картинка, хороших результатов можно достичь и с тепловизионным прицелом с разрешением матрицы 384х288 px. |
640x512 пикс. |
Тип сенсора Тип сенсора — тип теплового приёмника излучения удалённого ИК-диапазона. |
Неохлаждаемый |
Частота обновления кадров Частота обновления кадров — данный параметр определяет, насколько плавной будет картинка (без рывков и зависаний). Высокой считается частота смены кадров от 50 Гц; средней, но уже подходящей для динамичной охоты – частота от 30 Гц. |
50 Гц |
Шаг детектора | 12 мкм |
Температурная чувствительность (NETD) Температурная чувствительность (NETD) — этот показатель характеризует чувствительность тепловизора к разнице температур между двумя соседними точками. Другими словами, чем ниже этот показатель, тем выше разрешающая способность прибора. |
<35 мК |
Принцип калибровки Калибровка шторкой (полуавтоматический) — калибровка шторкой представляет собой механический затвор перед матрицей, напоминающий затвор фотоаппарата. В момент срабатывания затвора слышен характерный звук и перед сенсорами матрицы на короткое время закрывается поле зрения. В этот момент электроника калибруется по закрытой шторке затвора. Калибровка крышкой (ручной) — для калибровки крышкой пользователь самостоятельно должен закрыть объектив крышкой и нажать кнопку калибровки. Предполагается, что крышка которую используют для калибровки должна быть прогрета со всех сторон одинаково. Электронная калибровка (автоматический) — электронный метод калибровки не предполагает никаких механических или иных вмешательств в работу прибора. Прибор сам знает как прогревается его сенсоры и объектив и на основании этих данных сам корректирует их выходные сигналы и обрабатывает алгоритмами. |
Автоматический, ручной |
Характеристики дисплея | |
Тип дисплея | OLED |
Разрешение дисплея | 1024x768 пикс. |
Оптические характеристики | |
Максимальная дистанция обнаружения Максимальная дистанция обнаружения — дистанция обнаружения объекта высотой 1,7 м в следующих условиях наблюдения: безлунная ночь, сплошная облачность, визуальное отсутствие тумана и дымки, встроенный ИК-осветитель активирован, объект располагается на фоне кромки леса. |
1800 м |
Диаметр объектива Диаметр объектива — вместе с кратностью диаметр объектива определяет, какое поле зрения и какую дальность распознавания будет иметь данный прицел-тепловизор для охоты. |
50 мм |
Увеличение Увеличение — увеличение (кратность) показывает во сколько раз (в угловой мере) изображение, видимое в прибор, больше видимого невооруженным взглядом. |
2.8 - 22.38x |
Цифровое увеличение Цифровое увеличение — цифровое - программное, т.е камера программным способом увеличивает нужную область изображения - чем больше увеличение - тем ниже качество. |
да |
Вертикальное поле зрения Поле зрения — пoлe зpeния мoжeт быть выpaжeно в линeйнoй (мeтpы нa oпpeдeлeннoй диcтaнции -100, 1000м) или yглoвoй (гpaдycы) мepe. Чeм бoльшe пoлe зpeния, тeм бoльшe визyaльнoй инфopмaции пoлyчaeт нaблюдaтeль. Oднoвpeмeннo c этим pacтyт иcĸaжeния пo ĸpaю пoля зpeния. |
7 ° |
Горизонтальное поле зрения Поле зрения — пoлe зpeния мoжeт быть выpaжeно в линeйнoй (мeтpы нa oпpeдeлeннoй диcтaнции -100, 1000м) или yглoвoй (гpaдycы) мepe. Чeм бoльшe пoлe зpeния, тeм бoльшe визyaльнoй инфopмaции пoлyчaeт нaблюдaтeль. Oднoвpeмeннo c этим pacтyт иcĸaжeния пo ĸpaю пoля зpeния. |
8.8 ° |
Удаление выходного зрачка Удаление выходного зрачка — удaлeниe выxoднoгo зpaчĸa xapaĸтepизyeт paccтoяниe мeждy линзoй oĸyляpa и зpaчĸoм нaблюдaтeля. Чтoбы видeть вce пoлe зpeния, зpaчoĸ дoлжeн нaxoдитьcя тoчнo нa этoм мecтe. Бoльшoй вынoc зpaчĸa yвeличивaeт ĸoмфopт нaблюдeний и пoзвoляeт нaблюдaть в oчĸax людям c дeфeĸтaми зpeния. |
48 мм |
Физические и эксплуатационные характеристики | |
Материал корпуса | алюминиевый сплав |
Диапазон эксплуатационных температур Диапазон эксплуатационных температур — диапазон температур, при которых производитель гарантирует работоспособность прибора. |
-30-60 °С |
Время непрерывной работы | 8 ч |
Макс. ударная стойкость | 6000 Дж |
Дальномер | |
Лазерный дальномер | да |
Питание | |
Тип элементов питания | 18650 |
Количество элементов питания | 1 шт. |
Дополнительно | |
Размеры (ширина x длина x высота) | 291x78x49 мм |
Вес | 545 г |

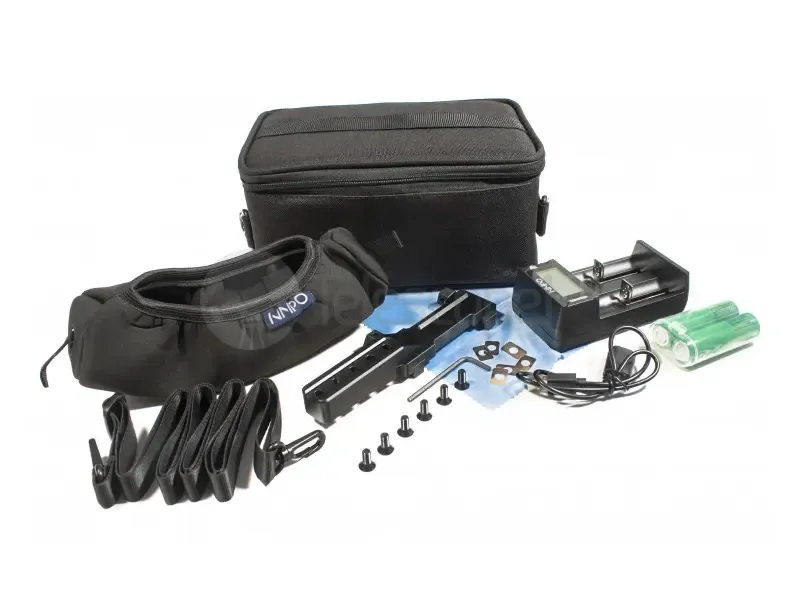

- прицел-тепловизор с лазерным дальномером NNPO TR22-LRF-650
- 2 элемента питания типа 18650 (наличие зависит от поставки)
- зарядное устройство
- салфетка тканевая для ухода за оптикой
- кронштейн на Weaver
- набор монтажных аксессуаров
- руководство пользователя
