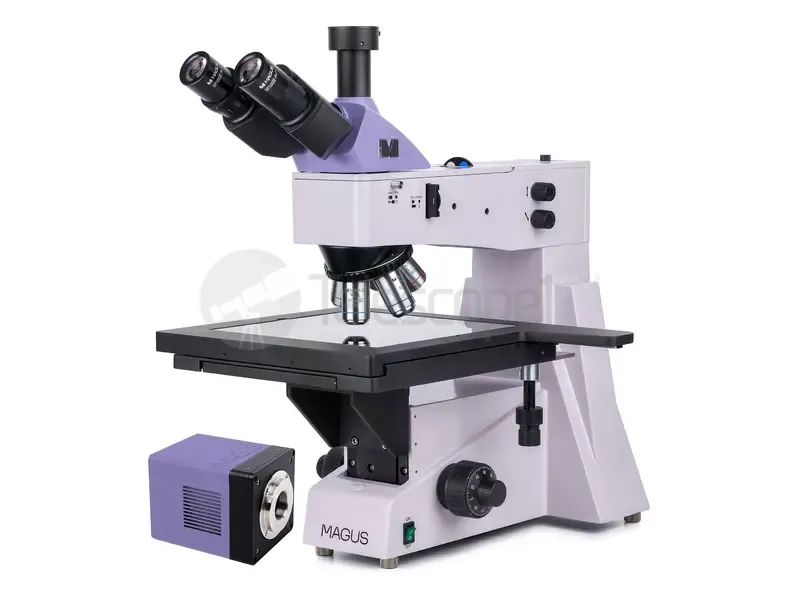

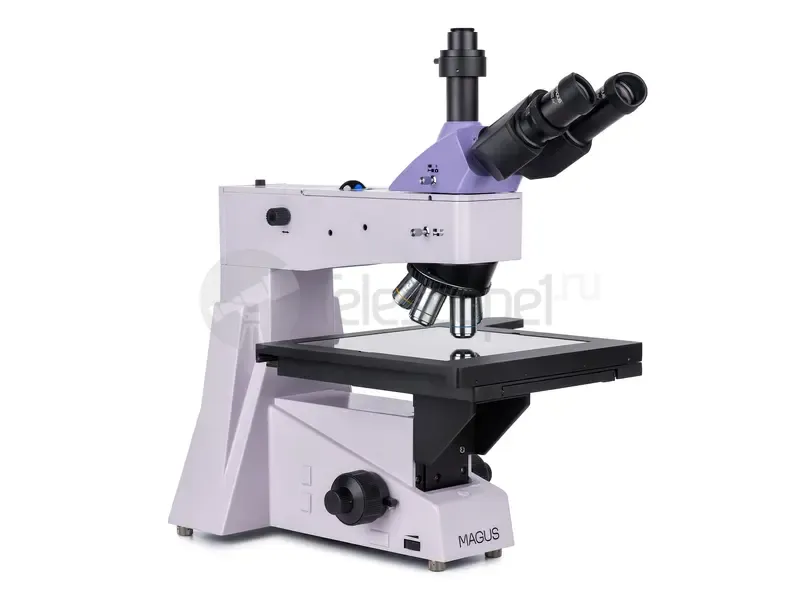

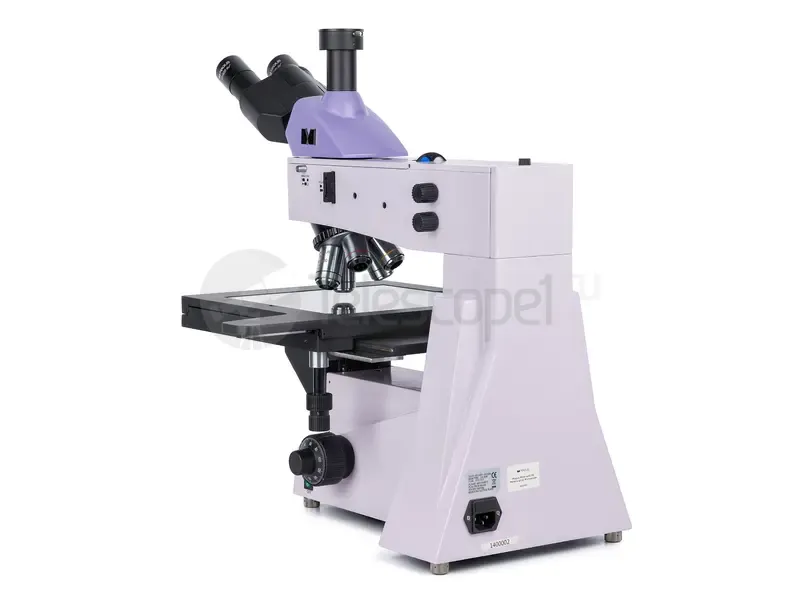

Микроскоп MAGUS Metal D650 BD

Металлографический микроскоп MAGUS Metal 650 BD используется для инспектирования поверхностей фотошаблонов, интегральных схем, печатных плат, изделий прецизионного формования и других протяженных и широких объектов. Он оснащен большим предметным столиком, на котором легко помещаются подобные образцы, и тонкой фокусировкой с шагом 0,7 мкм для высокоточных исследований на большом увеличении. Методы исследований: светлое поле, темное поле, поляризованный свет. Микроскоп подходит для лабораторий контроля качества, научно-исследовательских центров, кафедр вузов.

Цифровая камера

Цифровая камера MAGUS CLM30 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 8,3 Мпикс и формирует реалистичное изображение в разрешении 3840x2160 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.

Видеозапись ведется с частотой 45 или 70 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Оптика

Тринокулярная визуальная насадка имеет вертикальный канал визуализации, в который можно устанавливать цифровую камеру. При помощи переключателя светового потока на камеру направляется 100% света для получения ярких фотографий и видеороликов и максимально информативной картинки на внешнем экране. Камера не включена в базовую комплектацию. На левом окулярном тубусе находится кольцо диоптрийной подвижки для адаптации изображения под зрение наблюдателя.

Планахроматические объективы с маркировкой BD разработаны специально для работы в светлом и темном поле. Они имеют увеличенное рабочее расстояние. В комплекте их пять, по одному в каждое гнездо револьвера. При необходимости любой установленный объектив можно быстро заменить на опциональный. Оптика скорректирована на бесконечность, увеличение «из коробки» – от 50 до 800 крат. Так как револьверное устройство установлено в положение «от наблюдателя», пользователю всегда виден введенный в ход лучей объектив.

Освещение

Осветительная система отраженного света разработана таким образом, чтобы все наблюдения были максимально информативными, вне зависимости от используемого объектива и метода контраста. Источником света служит галогенная лампа мощностью 50 Вт – она создает яркое, равномерное и приятное для глаз освещение. Для настройки освещения можно применять метод Кёлера, есть светофильтры для настройки цветопередачи и устройство простой поляризации (встроенный анализатор и съемный поляризатор). Источник света, апертурная и полевая диафрагмы центрируются. В систему освещения также входит устройство для работы по методу темного поля.

Механика

Отличительная особенность микроскопа – большой инспекционный столик размером 280x270 мм, с ходом 204 мм по осям X и Y. Наведение резкости осуществляется вращением рукояток грубой и тонкой фокусировки. Их ход плавный и уверенный, а за счет очень малого шага работа на больших увеличениях становится очень точной. У грубой фокусировки есть регулировка жесткости хода и блокиратор хода. Ручки фокусировки располагаются у основания микроскопа, поэтому посадка пользователя при работе получается расслабленной и удобной: руки можно положить на стол, а не держать на весу.

Аксессуары

Чтобы получить от микроскопа MAGUS Metal 650 BD максимум, используйте дополнительные аксессуары: окуляры, объективы с увеличенным рабочим расстоянием для работы в светлом и темном поле, калибровочные слайды, цифровые камеры.

Основные особенности микроскопа:

• Прецизионная система фокусировки – тонкий фокус настраивается с шагом 0,7 мкм; грубая фокусировка имеет блокиратор хода и регулировку жесткости
• Предметный столик большого размера для удобной работы с протяженными и широкими объектами, увеличенный диапазон перемещения столика по двум осям
• Планахроматическая оптика, тринокулярная насадка с делителем светового потока 100/0 и 0/100, установка камеры в вертикальный канал визуализации
• Источник света, полевую и апертурную диафрагмы можно центрировать, настройка освещения по Кёлеру, устройство простой поляризации, набор светофильтров, работа в темном поле
• Осветитель – галогенная лампа мощностью 50 Вт с питанием от сети 220 В и регулировкой яркости
• Оснащение дополнительными аксессуарами

Основные особенности камеры:

• Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
• Разрешение 8,3 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
• 45 и 70 кадров в секунду при разрешениях 3840x2160 пикс и 1920x1080 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
• Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
• Калибровочный слайд

• Цифровая камера MAGUS CLM30 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)

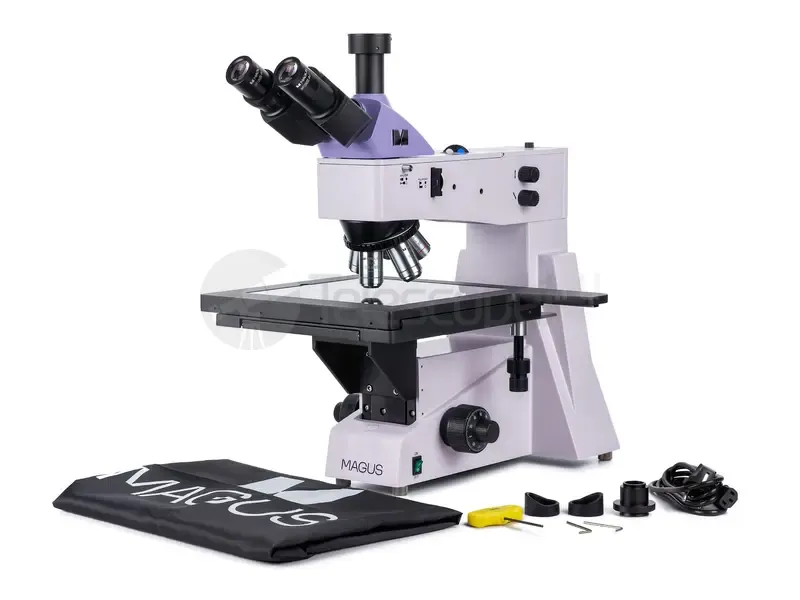

• Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
