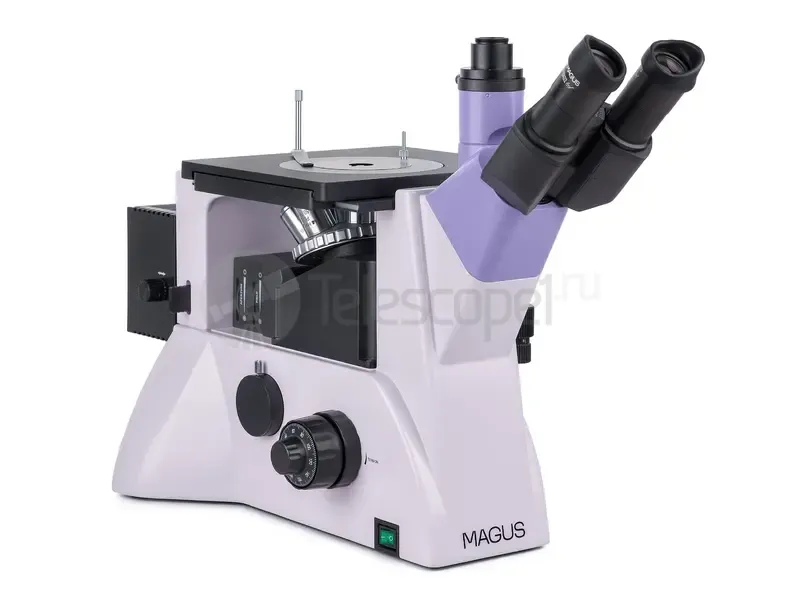

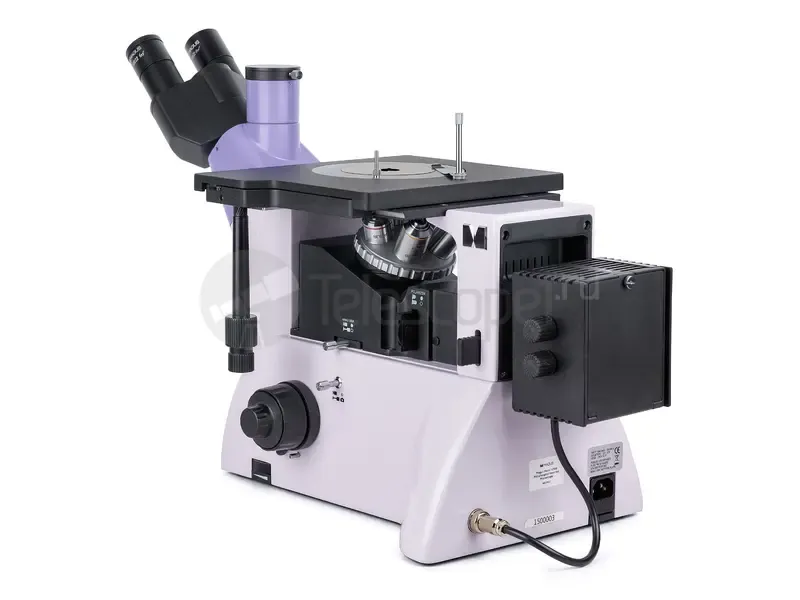

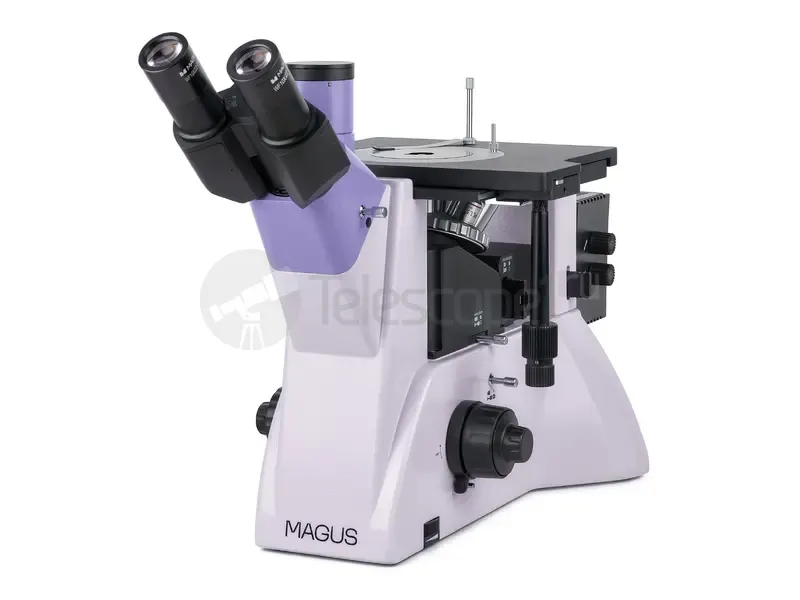

Микроскоп MAGUS Metal V700

Инвертированный металлографический микроскоп Magus Metal V700 предназначен для изучения в отраженном свете микроструктуры металлов, сплавов и полупроводников. Предметный столик рассчитан на габаритные объекты массой до 2 кг, причем гладкой должна быть только одна поверхность – обращенная вниз к револьверному устройству. Остальная часть объекта может быть необработанной и иметь любую форму. Микроскоп используется для исследований в светлом поле и в поляризованном свете, имеет два независимых канала визуализации и подходит для решения широкого круга задач в лаборатории и на производстве.

Оптика

Микроскоп оснащен тринокулярной визуальной насадкой особой конструкции: во время установки выбирается положение тубусов, доступен разворот на 180°. Цифровую камеру устанавливают в боковой канал визуализации на корпусе микроскопа, а монитор – в вертикальную окулярную трубку визуальной насадки. Деление светового потока на корпусе – 100/0 и 0/100, на насадке – 50/50 и 100/0.

Револьверное устройство находится под исследуемым образцом и имеет 5 гнезд для объективов – столько и входит в базовую комплектацию. Все объективы – планахроматы, рассчитанные на бесконечность, с увеличенным рабочим расстоянием. Вместо любого из комплектных объективов можно установить дополнительный. В базовой комплектации увеличение микроскопа составляет от 50 до 1000 крат.

Освещение

Осветитель отраженного света – 30-ваттная галогенная лампа с регулируемой яркостью. Лампа работает от сети переменного тока. Яркости достаточно для проведения наблюдений на всех комплектных объективах как в светлом поле, так и в поляризованном свете. Можно настраивать освещение по методу Кёлера, источник света центрируется по трем осям. Для изменения цветопередачи во время микрофотографирования используются светофильтры. Есть устройство простой поляризации – анализатор и поляризатор, оба съемные.

Механика

Для работы с образцом выбирается круглая вставка в столик с подходящим отверстием в центре – диаметром 10 мм, 20 мм или 30 мм, образец фиксируется прижимом. Столик довольно большой по размеру (242x200 мм) и перемещается вместе с установленным образцом по двум координантным осям. Резкость изображения настраивают с помощью рукояток грубой и тонкой фокусировки. Можно регулировать жесткость хода грубой фокусировки и устанавливать для нее блокировку.

Аксессуары

Дополнительные принадлежности – это возможность получить от микроскопа Magus Metal V700 максимум. Доступны окуляры, объективы-планахроматы с увеличенным рабочим расстоянием, калибровочные слайды, цифровые камеры.

Основные особенности:

• Исследование крупных и тяжелых объектов в светлом поле и поляризованном свете, у исследуемого объекта может быть обработана только одна сторона
• Столик большого размера, круглые поворотные вставки с отверстиями диаметром 10 мм, 20 мм и 30 мм
• Тринокулярную визуальную насадку при установке можно развернуть на 180°
• Два канала визуализации для установки цифровой камеры и монитора: на визуальной насадке с делением светового потока 50/50 или 100/0, на корпусе с делением светового потока 100/0 или 0/100
• Наблюдения в отраженном свете, источник света – галогенная лампа 30 Вт с регулируемой яркостью
• Настройка освещения по методу Кёлера, съемные анализатор и поляризатор, центрируемый источник света
• Большой выбор совместимых аксессуаров для расширения возможностей микроскопа

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
• Цифровая камера
• Калибровочный слайд

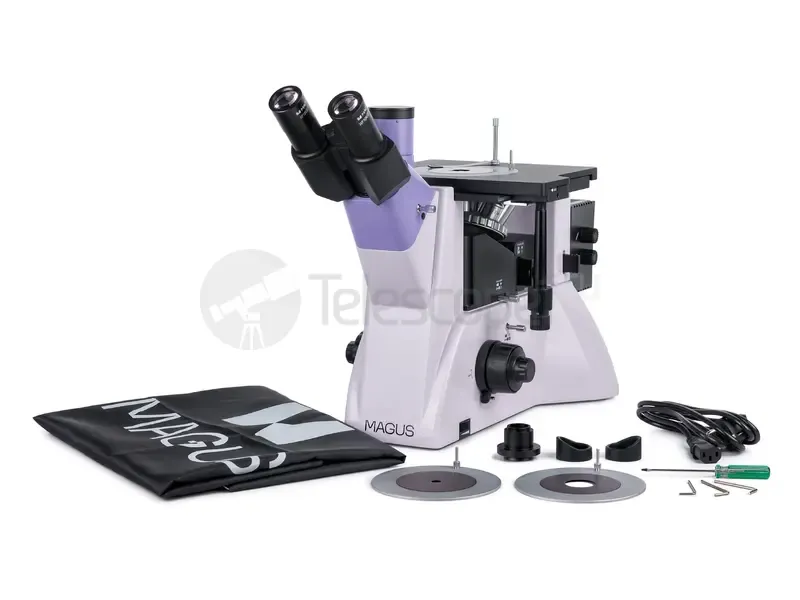

• Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
