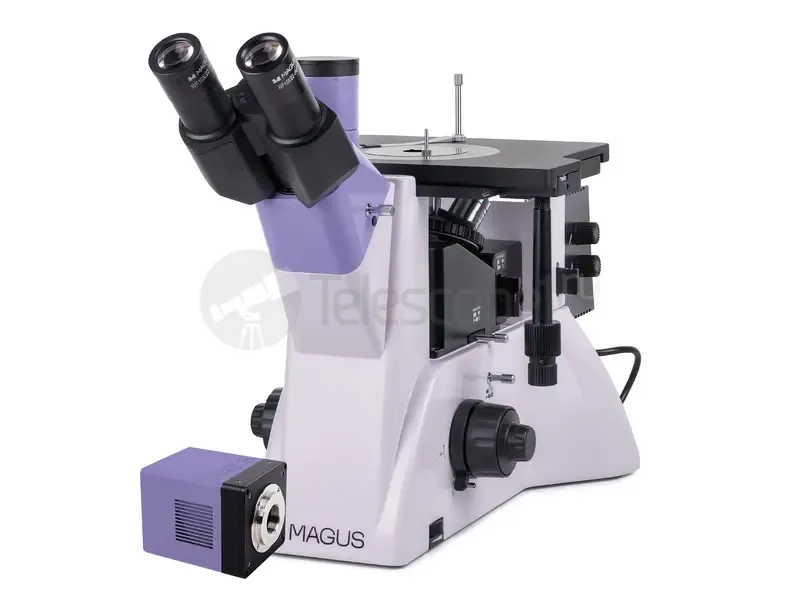

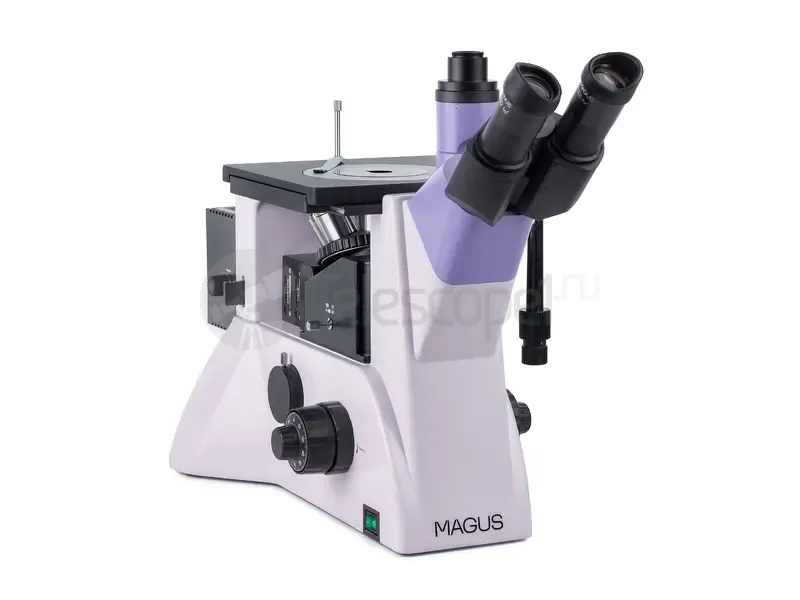

Микроскоп MAGUS Metal VD700 BD

MAGUS Metal V700 BD – металлографический микроскоп инвертированной конструкции: в нем револьверное устройство находится под исследуемым образцом, а наблюдения ведутся в отраженном свете. Доступные методы исследования: светлое поле, темное поле, поляризованный свет. Микроскоп используется для изучения металлов, сплавов, полупроводников и других непрозрачных объектов больших размеров и массой до 2 кг. Применяется на предприятиях промышленности, в цехах предприятий и лабораториях по контролю качества, а также в вузах и научно-исследовательских центрах.

Цифровая камера

Цифровая камера MAGUS CLM30 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 8,3 Мпикс и формирует реалистичное изображение в разрешении 3840x2160 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.

Видеозапись ведется с частотой 45 или 70 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Оптика

Установку визуальной насадки можно выполнить стандартно или с разворотом на 180° – это предусмотрено конструкцией. Предусмотрена установка цифровой камеры и монитора: один канал визуализации находится в насадке (вертикальный окулярный тубус), второй расположен на корпусе. Для обоих способов установки доступно деление светового потока: 50/50 и 100/0 – для насадки, 100/0 и 0/100 – для корпуса.

Револьверное устройство на 5 объективов расположено под исследуемым образцом. В 4 гнезда устанавливаются базовые объективы и еще в одно можно установить дополнительный.  Все объективы для этого микроскопа имеют маркировку BD, т. е. разработаны специально для работы и в светлом, и в темном поле, их рабочее расстояние увеличено.

Освещение

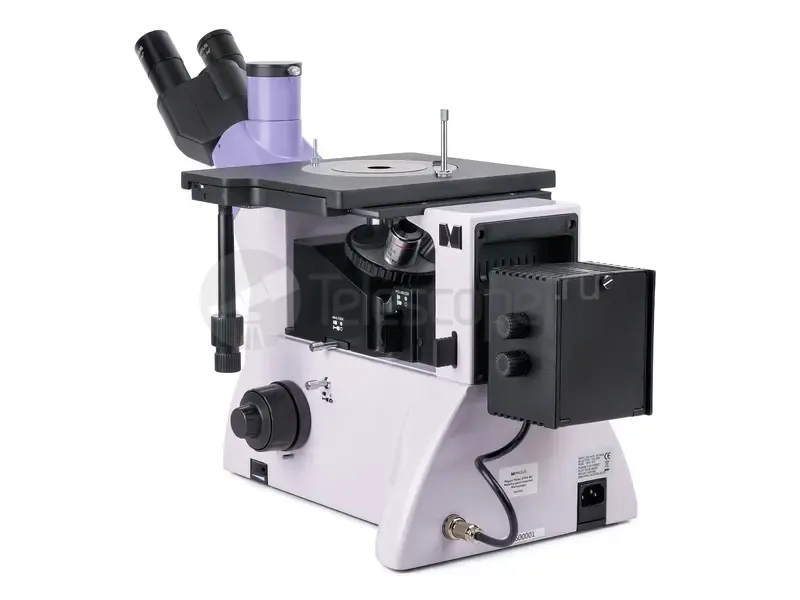

Источник освещения – галогенная лампа мощностью 50 Вт. Она создает «теплое» освещение, которое приятно для глаз и способствует продуктивной работе. Благодаря увеличенной мощности подсветки при любом методе контраста и на любом объективе изображение информативно и хорошо читаемо. Источник света центрируется по трем осям, предусмотрена настройка освещения по методу Кёлера с помощью апертурной и полевой диафрагм. В систему освещения отраженного света также входят устройство простой поляризации и устройство для работы по методу темного поля.

Механика

Предметный столик с круглой поворотной вставкой в центре. Вставки можно менять в зависимости от целей наблюдений: они различаются диаметром отверстия – 10 мм, 20 мм или 30 мм. После размещения образца на предметном столике его фиксируют прижимом. Образец перемещается вместе со столиком в двух направлениях: по оси X или по оси Y. Грубая фокусировка имеет блокиратор и настройку жесткости хода, есть и тонкая наводка на резкость. Рукоятки расположены по обеим сторонам корпуса коаксиально, причем таким образом, чтобы при работе руки можно было положить на стол, а не держать на весу.

Аксессуары

После оснащения микроскопа MAGUS Metal V700 BD дополнительными аксессуарами его возможности расширяются. Линейка включает окуляры, объективы для темного и светлого поля с увеличенным рабочим расстоянием, цифровые камеры, калибровочные слайды.

Основные особенности микроскопа:

• Предметный столик с круглыми вставками с отверстиями 10 мм, 20 мм и 30 мм; возможность изучения тяжелых и крупногабаритных объектов
• Наблюдения в светлом поле, темном поле и поляризованном свете
• Возможность разворота насадки на 180° при установке
• Два канала визуализации для размещения монитора и цифровой камеры: вертикальный тубус в насадке и канал визуализации в корпусе; деление светового потока: 100/0 и 0/100 на корпусе, 50/50 и 100/0 на насадке
• Мощный галогенный осветитель (50 Вт) для комфортной работы в темном поле, регулировка яркости, настройка освещения по методу Кёлера, светофильтры, источник света центрируется по трем осям
• Дополнительные аксессуары для расширения возможностей микроскопа

Основные особенности камеры:

• Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
• Разрешение 8,3 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
• 45 и 70 кадров в секунду при разрешениях 3840x2160 пикс и 1920x1080 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
• Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
• Калибровочный слайд

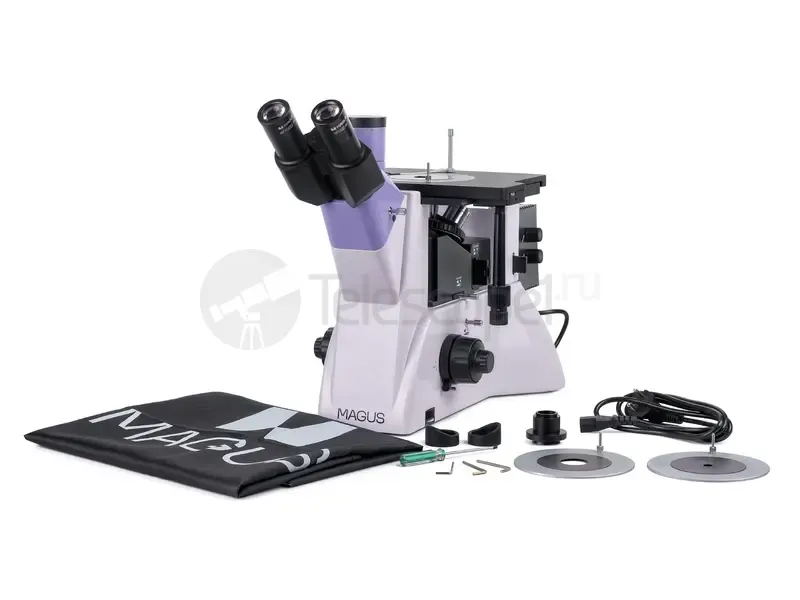

• Цифровая камера MAGUS CLM30 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
