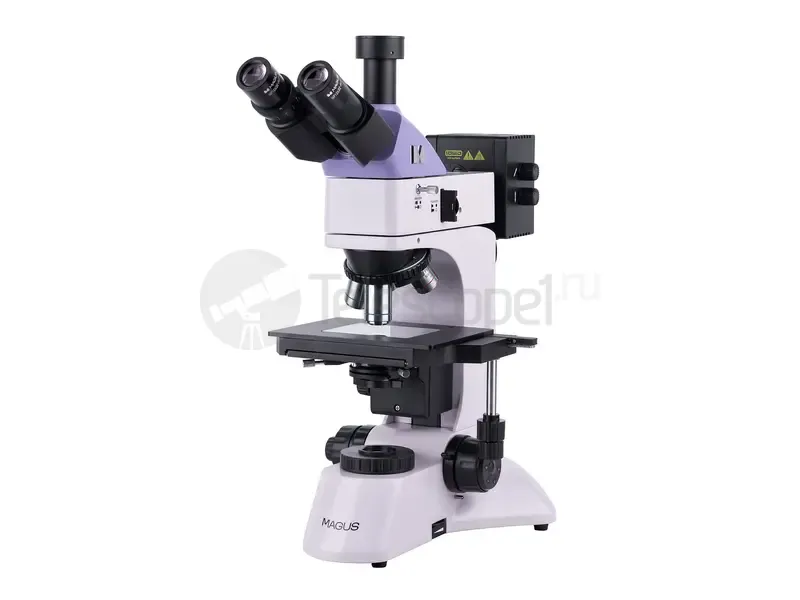

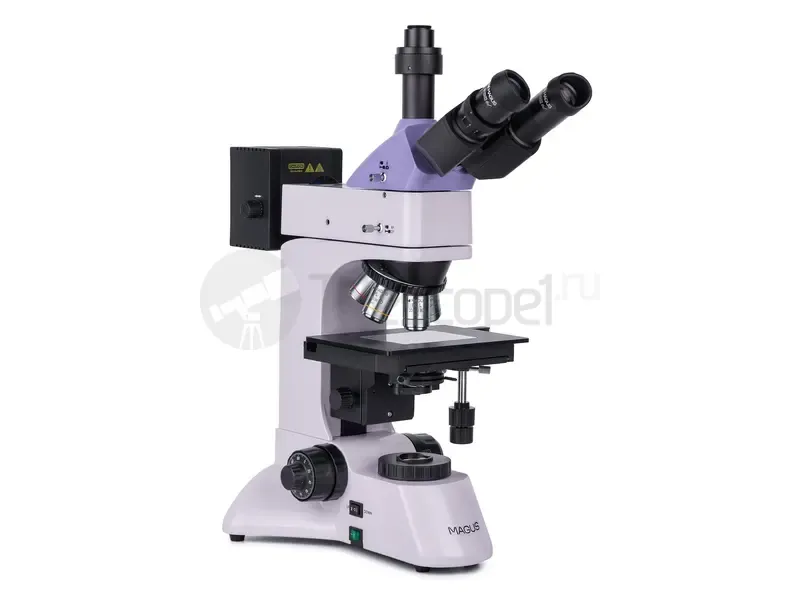

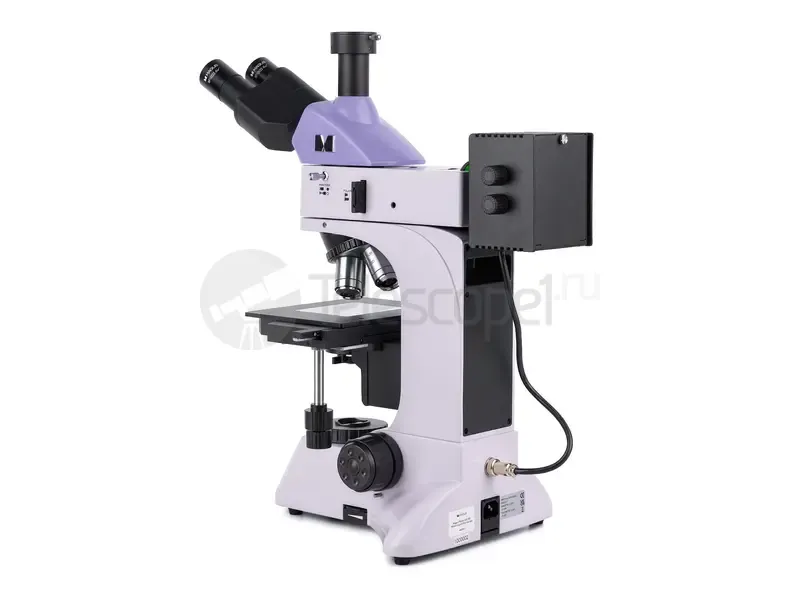

Микроскоп MAGUS Metal 600 BD

Металлографический микроскоп MAGUS Metal 600 BD предназначен для исследований в отраженном свете с использованием методов светлого поля, темного поля и поляризованного света. С помощью этого микроскопа исследуют металлические и полупроводниковые шлифы и другие непрозрачные объекты с плоскопараллельными поверхностями, имеющие высокую отражательную способность. В проходящем свете изучают полупрозрачные объекты вроде пленок и объектов на фильтрах. Микроскоп применяют на металлургических и машиностроительных предприятиях, в инженерных лабораториях и лабораториях контроля качества, на практических занятиях в технических вузах.

Оптика

В тринокулярной визуальной насадке предусмотрен отдельный канал визуализации, в который устанавливают цифровую камеру. Свет перенаправляется на камеру при помощи делителя светового потока, при этом доступно два положения: 100/0 и 0/100 – свет полностью идет или в окуляры, или в канал визуализации. Коррекцию диоптрий выполняют на левом окулярном тубусе.

Увеличение микроскопа в базовой комплектации составляет 50–400 крат. Дополнительные объективы и окуляры расширяют диапазон и дают внутри него больше увеличений. На микроскопе используются планахроматические объективы для светлого и темного поля, рабочее расстояние которых увеличено. В револьверном устройстве 5 гнезд для установки объективов: 4 комплектных и одного дополнительного. Револьвер установлен в положение «от наблюдателя», чтобы было видно объектив, введенный в ход лучей.

Освещение

Для освещения используются галогенные лампы теплого спектра, которые не утомляют зрение даже при длительной работе. Осветитель проходящего света имеет мощность 30 Вт, а мощность осветителя отраженного света увеличена до 50 Вт специально для комфортной работы в темном поле.

В осветительной системе отраженного света находятся: устройство для работы в темном поле, устройство простой поляризации, центрируемые диафрагмы, полевая и апертурная, для работы по методу Кёлера, а также светофильтры. Источник света тоже центрируется.

Осветительная система проходящего света – это конденсор с откидной линзой для работы с объективами малой кратности, апертурная и полевая диафрагмы для метода Кёлера.

Механика

Образец перемещается вместе с предметным столиком в двух взаимно перпендикулярных плоскостях. Высота исследуемого образца должна быть не более 20 мм. Для работы с полупрозрачными образцами столик оборудован прозрачной стеклянной вставкой.

Резкость регулируют коаксиальными рукоятками грубой и тонкой фокусировки, расположенными по обе стороны корпуса в нижней его части. При этом наблюдатель может свободно положить руки на стол, а не держать их на весу. Грубая фокусировка имеет блокиратор хода на правой стороне и регулировку жесткости хода на левой стороне.

Аксессуары

В линейке совместимых с микроскопом MAGUS Metal 600 BD аксессуаров представлены: объективы с увеличенным рабочим расстоянием для работы в светлом и темном поле, окуляры, калибровочные слайды, цифровые камеры.

Основные особенности:

• Наблюдения непрозрачных полированных плоскопараллельных образцов высотой до 20 мм в отраженном свете в светлом и темном поле и в поляризованном свете
• Наблюдения полупрозрачных образцов в проходящем свете
• Отдельный канал визуализации в насадке для установки цифровой камеры, делитель светового потока с двумя режимами – 100/0 и 0/100
• Объективы-планахроматы с увеличенным рабочим расстоянием; маркировка BD указывает, что объектив разработан для работы и в светлом, и в темном поле
• Осветитель проходящего света – 30-ваттная галогенная лампа, осветитель отраженного света – галогенная лампа увеличенной мощности 50 Вт для комфортной работы в темном поле
• Метод Кёлера для отраженного света с возможностью центровки источника света, полевой и апертурной диафрагм, наличие светофильтров
• Метод Кёлера для проходящего света с возможностью центровки и регулировки по высоте конденсора Аббе, откидная линза конденсора для работы с объективами малой кратности
• Широкая линейка полностью совместимых окуляров и объективов

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
• Цифровая камера
• Калибровочный слайд

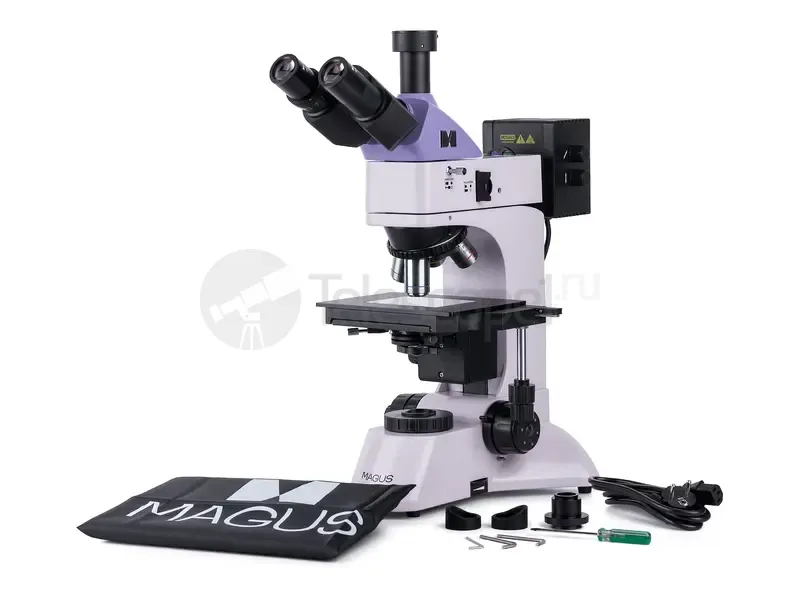

• Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Прозрачная вставка в столик
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
